LVR90/LVS90 LVR150/LVS150

Вертикальные многоступенчатые насосы LVR120/LVS120

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 60 – 150 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 16 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR120/LVS120:

Производительность до 150 м³ /ч;
Напор до 162,5 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	60	70	80	90	100	110	120	130	140	150
Вертикальный многоступенчатый насос LVR120-1	11	H (м)	22	21,8	21,6	21	20,5	19,5	18,5	17	16	15
Вертикальный многоступенчатый насос LVR120-2-2	15		34	33,6	33	31	30,2	30	28,5	27	25	24
Вертикальный многоступенчатый насос LVR120-2-1	18,5		41	40	39,5	38,5	37	36,5	34,5	32,5	30	27,5
Вертикальный многоступенчатый насос LVR120-2	22		46	45	44,5	43,5	42,4	41	40	38	36	33,5
Вертикальный многоступенчатый насос LVR120-3-2	30		57	56	55	53,5	52	51	49	46,5	43,5	41
Вертикальный многоступенчатый насос LVR120-3-1	30		64	63	62	60	58,5	57,5	55,5	52	49	46
Вертикальный многоступенчатый насос LVR120-3	30		69,5	68,5	67,5	66	64,4	62,5	61	57,5	54,5	51
Вертикальный многоступенчатый насос LVR120-4-2	37		80,5	79	78	76	73,5	72	69	66	61,5	58
Вертикальный многоступенчатый насос LVR120-4-1	37		87	86	84,5	82	80	78	76	72	68	64,5
Вертикальный многоступенчатый насос LVR120-4	45		92,5	91	90	88	85,5	83	81	77	73	68,5
Вертикальный многоступенчатый насос LVR120-5-2	45		104,5	103	101	99	96	93	90	85,5	80,5	75,5
Вертикальный многоступенчатый насос LVR120-5-1	45		110,5	109	107,5	105	102	100	97	92	86,5	83
Вертикальный многоступенчатый насос LVR120-5	55		115,5	114	113	110	107,5	104,5	101,5	96	91	86
Вертикальный многоступенчатый насос LVR120-6-2	55		128	125,5	123	121	117,3	113,5	110	104,5	98,5	92,5
Вертикальный многоступенчатый насос LVR120-6-1	55		134	132	130,5	127	124	121	118	111	105	100
Вертикальный многоступенчатый насос LVR120-1	75		139	137	135	132	128,8	126	123	116	110	104
Вертикальный многоступенчатый насос LVR120-7-2	75		151	148	145,5	143	138,6	134	130	123,5	116,5	109
Вертикальный многоступенчатый насос LVR120-7-1	75		156,5	154	152	148,5	144,5	141	137,5	130	123	116,5
Вертикальный многоступенчатый насос LVR120-7	75		162,5	160,5	158,5	155	151	148	145	137	129	123

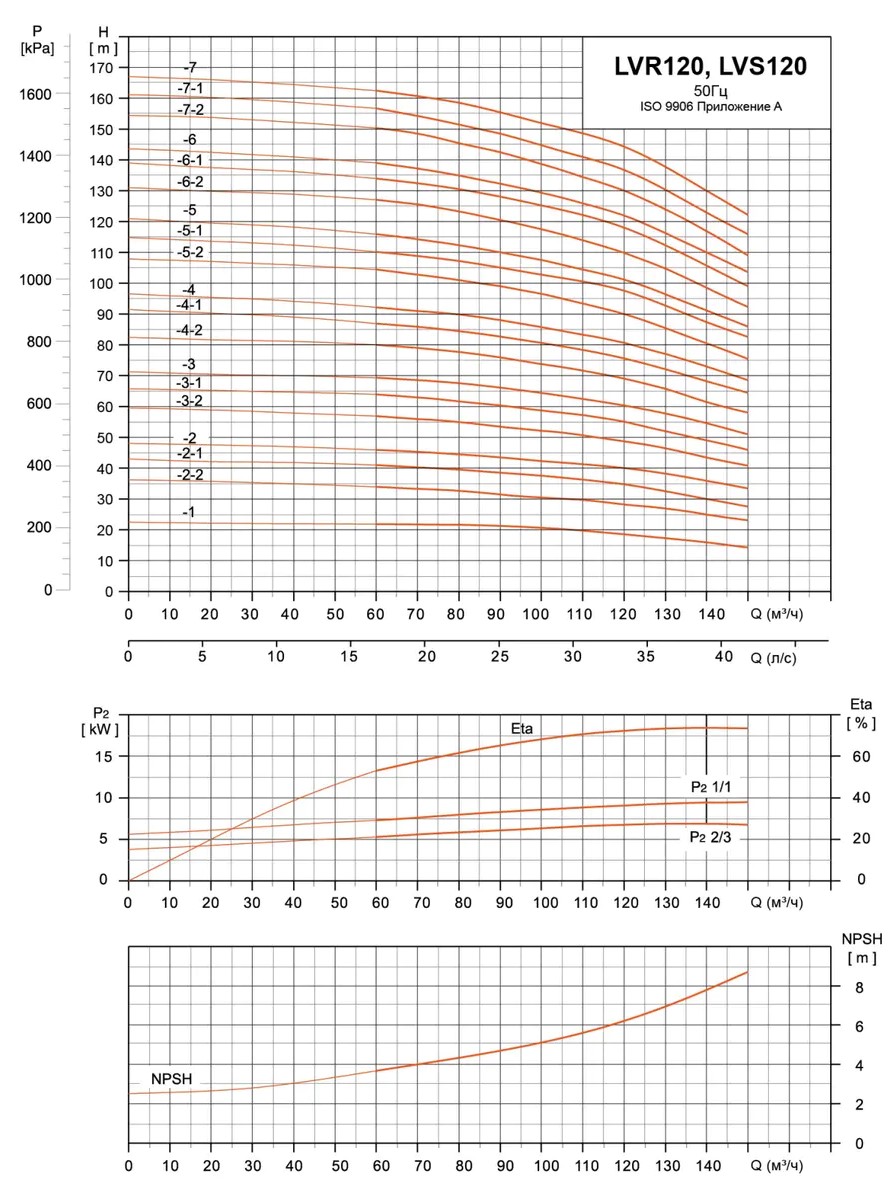

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR120 (150, 200)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Основание	Чугун НТ200
4	Главный диффузор	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Диффузор с подшипником	Нерж. сталь AISI304
7	Рабочее колесо	Нерж. сталь AISI304
8	Конечный диффузор	Нерж. сталь AISI304
9	Крышка насоса	Чугун НТ200
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Муфта	QT400
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304
16	Напряжённая пластина	Нерж. сталь AISI304
17	Цилиндрический корпус насоса	Нерж. сталь AISI304
18	Вал насоса	Нерж. сталь AISI304

Модель: LVS120 (150, 200)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Крышка насоса	Сталь ZG304	Сталь ZG316
10	Основание двигателя	Чугун НТ200
11	Защитный кожух
12	Муфта	QT400
13	Двигатель	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304	Нерж. сталь AISI316
16	Напряжённая пластина	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Цилиндрический корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
18	Вал насоса	Нерж. сталь AISI304	Нерж. сталь AISI316

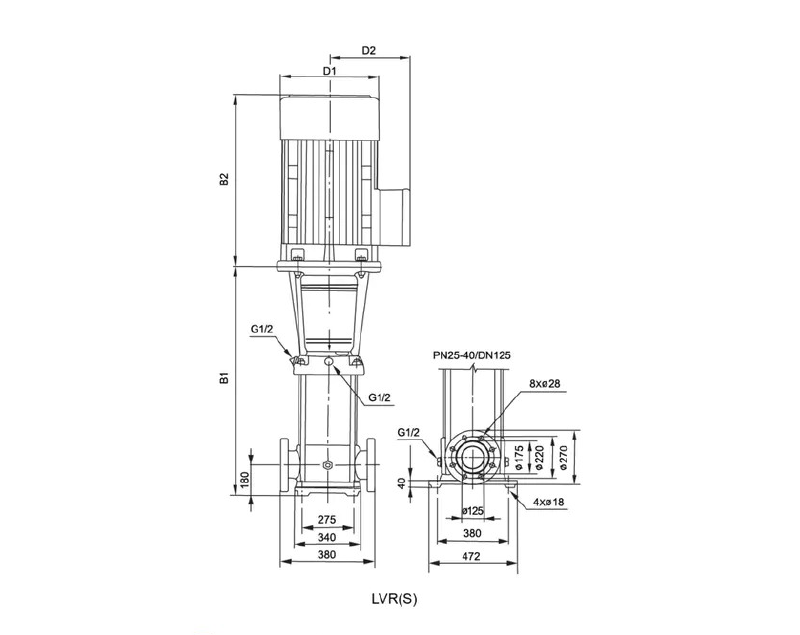

Габаритный чертеж

Модель	DIN фланец(LVR、LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
120-1	840	1339	254	175	186	V1
120-2-2	1000	1499	254	175	210
120-2-1	1000	1560	330	250	250
120-2	1000	1600	380	280	285
120-3-2	1160	1840	420	305	326
120-3-1	1160	1840	420	305	360
120-3	1160	1840	420	305	360
120-4-2	1320	2000	420	305	400
120-4-1	1320	2000	420	305	400
120-4	1320	2035	470	335	460
120-5-2	1480	2195	470	335	470
120-5-1	1480	2195	470	335	470
120-5	1510	2295	510	370	575
120-6-2	1670	2455	510	370	585
120-6-1	1670	2455	510	370	585
120-6	1670	2515	580	410	705
120-7-2	1830	2675	580	410	715
120-7-1	1830	2675	580	410	715
120-7	1830	2675	580	410	715
