Вертикальные многоступенчатые насосы LVR3/LVS3

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 1,2 – 4,5 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 24 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR3/LVS3:

Производительность до 4,5 м³ /ч;
Напор до 228 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	1,2	1,6	2	2,4	2,8	3	3,6	4	4,5
Вертикальный многоступенчатый насос LVR3-2	0,37	H (м)	13	12	12	11	11	10	8	7,5	4
Вертикальный многоступенчатый насос LVR3-3	0,37		19	19	18	17	16	15	14	12	8
Вертикальный многоступенчатый насос LVR3-4	0,37		25	24	23	22	20	19	17	14	9
Вертикальный многоступенчатый насос LVR3-5	0,37		31	31	29	27	25	24	20	17	11
Вертикальный многоступенчатый насос LVR3-6	0,55		37	36	35	33	30	28	24	21	14
Вертикальный многоступенчатый насос LVR3-7	0,55		43	40	40	37	35	32	28	24	16
Вертикальный многоступенчатый насос LVR3-8	0,75		51	48	47	44	41	38	33	28	19
Вертикальный многоступенчатый насос LVR3-9	0,75		56	54	51	48	45	42	36	30	21
Вертикальный многоступенчатый насос LVR3-10	0,75		62	60	57	54	50	46	40	33	23
Вертикальный многоступенчатый насос LVR3-11	1,1		69	66	63	60	56	51	44	38	26
Вертикальный многоступенчатый насос LVR3-12	1,1		75	72	69	65	61	56	48	41	28
Вертикальный многоступенчатый насос LVR3-13	1,1		80	78	74	70	65	60	51	44	30
Вертикальный многоступенчатый насос LVR3-15	1,1		92	89	85	80	73	68	58	49	34
Вертикальный многоступенчатый насос LVR3-17	1,5		107	104	100	94	87	78	70	59	42
Вертикальный многоступенчатый насос LVR3-19	1,5		119	116	111	104	97	87	77	65	47
Вертикальный многоступенчатый насос LVR3-21	2,2		133	129	124	117	109	97	88	75	54
Вертикальный многоступенчатый насос LVR3-23	2,2		146	141	135	128	119	105	95	81	59
Вертикальный многоступенчатый насос LVR3-25	2,2		158	153	146	138	128	115	102	87	64
Вертикальный многоступенчатый насос LVR3-27	2,2		170	164	157	148	138	124	110	93	67
Вертикальный многоступенчатый насос LVR3-29	2,2		182	176	168	159	147	133	118	100	72
Вертикальный многоступенчатый насос LVR3-31	3		197	191	183	173	161	142	128	110	80
Вертикальный многоступенчатый насос LVR3-33	3		210	203	194	194	170	152	137	116	84
Вертикальный многоступенчатый насос LVR3-36	3		228	221	211	200	185	165	149	126	91

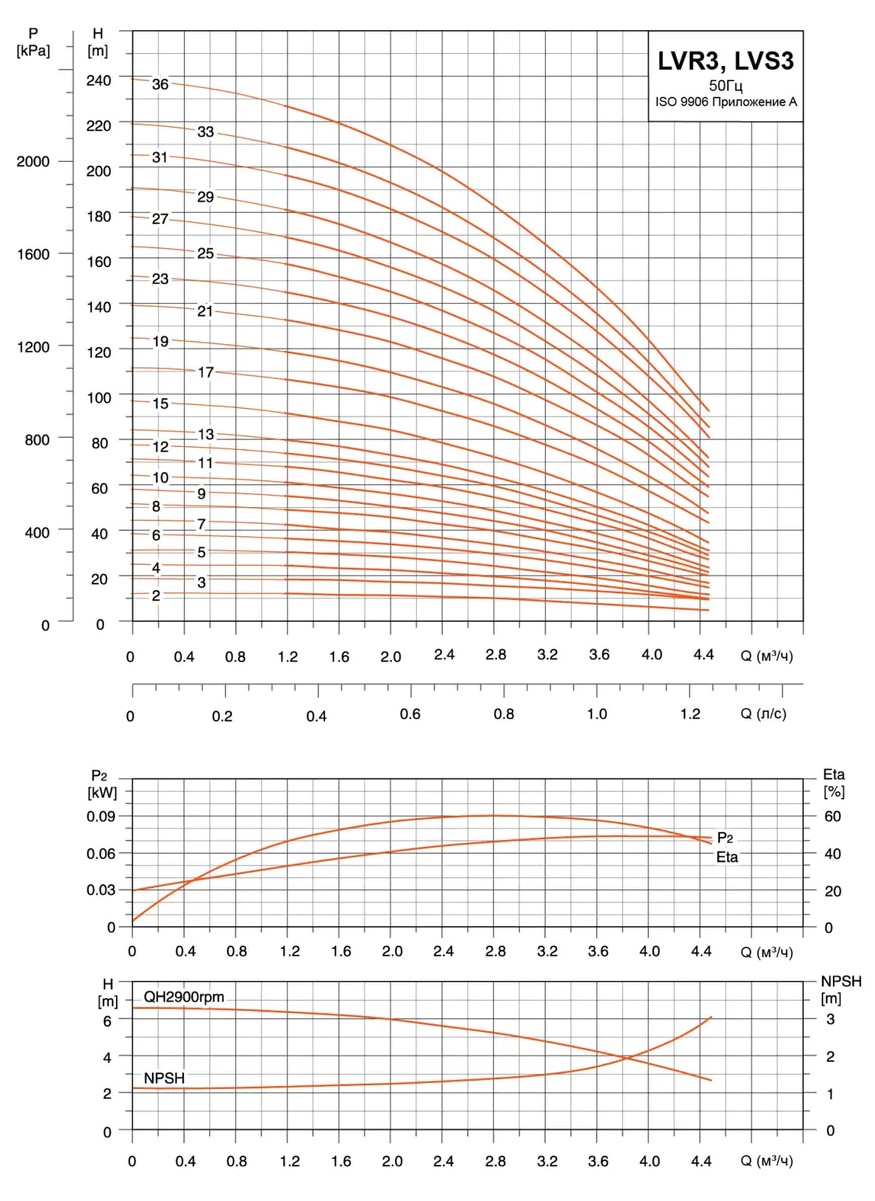

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR1 (2, 3, 4, 5)

	Часть	Используемый материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304
3	Главный диффузор	Нерж. сталь AISI304
4	Диффузор с подшипником	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Рабочее колесо	Нерж. сталь AISI304
7	Конечный диффузор	Нерж. сталь AISI304
8	Основание электродвигателя	Чугун 200
9	Заливное отверстие с заглушкой	Нерж. сталь AISI304
10	Муфта
11	Двигатель
12	Защитный кожух	Нерж. сталь AISI304
13	Уплотнение картриджа
14	Вентиляционная пробка	Нерж. сталь AISI304
15	Вал насоса	Нерж. сталь AISI316
16	Корпус насоса	Нерж. сталь AISI304
17	Эллиптический фланец	Чугун 200

Модель: LVS1 (2, 3, 4, 5)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304	Нерж. сталь AISI316
3	Шасси	Нерж. сталь ZG304	Нерж. сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Основание двигателя	Чугун 200
10	вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
11	Муфта
12	Электродвигатель
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Крышка насоса	Нерж. сталь ZG304	Нерж. сталь ZG316
16	Вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Вал насоса	Нерж. сталь AISI316
18	Корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
19	Фланец	Нерж. сталь ZG304

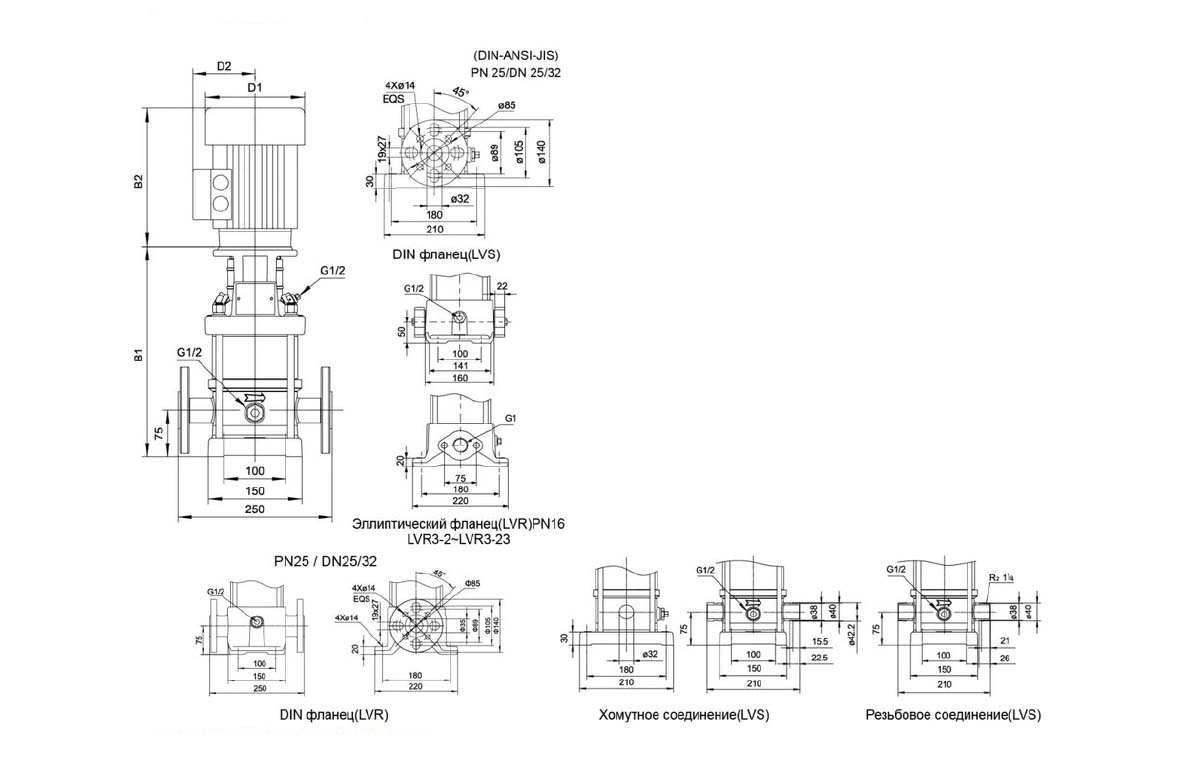

Габаритный чертеж

Модель	DIN фланец (LVR)		DIN фланец (LVS)		D1	D2	Bec нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	B1	B1+B2	D1	D2	Bec нетто (кг)	Номер ремонта двигателя
3-2	256	470	282	496	130	105	21	V16
3-3	256	470	282	496	130	105	21,4
3-4	274	488	300	514	130	105	21,8
3-5	292	506	318	532	130	105	22,8
3-6	310	524	336	550	130	105	23,3
3-7	328	542	354	568	130	105	23,7
3-8	350	618	376	644	150	124	25,5
3-9	368	636	394	662	150	124	26,6
3-10	386	654	412	680	150	124	27,2
3-11	404	672	430	698	150	124	28,8
3-12	422	690	448	716	150	124	29,7
3-13	440	708	466	734	150	124	30,1
3-15	476	744	502	770	150	124	32,1
3-17	528	846	554	872	164	127	39,2
3-19	564	882	590	908	164	127	40,2
3-21	600	918	626	944	164	127	42,2
3-23	636	954	662	980	164	127	42,4
3-25			698	1016	164	127	44,4
3-27			734	1052	164	127	44,5
3-29			770	1088	164	127	45,3
3-31			810	1150	186	120	52,3
3-33			846	1186	186	120	53,1
3-36			900	1240	186	120	54,7
