LVR3/LVS3 LVR5/LVS5

Вертикальные многоступенчатые насосы LVR4/LVS4

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 1,5 – 8 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 21 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR4/LVS4:

Производительность до 8 м³ /ч;
Напор до 211 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	1,5	2	3	4	5	6	7	8
Вертикальный многоступенчатый насос LVR4-2	0,37	H (м)	19	18	17	14,5	13	10,5	8	6
Вертикальный многоступенчатый насос LVR4-3	0,55		28	27	26	23,5	20	18	14	10
Вертикальный многоступенчатый насос LVR4-4	0,75		38	36	34	31,5	27	24,5	18	13
Вертикальный многоступенчатый насос LVR4-5	1,1		47	45	43	40,5	34	31,5	23	17
Вертикальный многоступенчатый насос LVR4-6	1,1		56	54	52	47,5	41	36	28	20
Вертикальный многоступенчатый насос LVR4-7	1,5		66	63	61	57	48	44,5	34	24
Вертикальный многоступенчатый насос LVR4-8	1,5		74	72	70	64	55	49,5	38	27
Вертикальный многоступенчатый насос LVR4-9	2,2		86	81	78	72	63	56	44	32
Вертикальный многоступенчатый насос LVR4-10	2,2		96	90	87	81	71	64	50	34
Вертикальный многоступенчатый насос LVR4-11	2,2		105	99	95	88	78	69	53	39
Вертикальный многоступенчатый насос LVR4-12	2,2		114	108	104	96	85	75	57	41
Вертикальный многоступенчатый насос LVR4-13	3		123	117	113	103	93	83	63	45
Вертикальный многоступенчатый насос LVR4-14	3		136	126	122	114	101	90	69	48
Вертикальный многоступенчатый насос LVR4-15	3		142	135	131	120	108	96	73	52
Вертикальный многоступенчатый насос LVR4-16	3		152	144	140	129	115	102	78	55
Вертикальный многоступенчатый насос LVR4-17	4		163	153	149	137	122	108	83	62
Вертикальный многоступенчатый насос LVR4-18	4		175	162	158	145	129	115	89	65
Вертикальный многоступенчатый насос LVR4-19	4		183	171	168	155	137	123	95	67
Вертикальный многоступенчатый насос LVR4-20	4		192	180	176	161	144	128	99	72
Вертикальный многоступенчатый насос LVR4-21	4		203	200	184	169	152	134	103	75
Вертикальный многоступенчатый насос LVR4-22	4		211	210	192	177	160	139	108	79

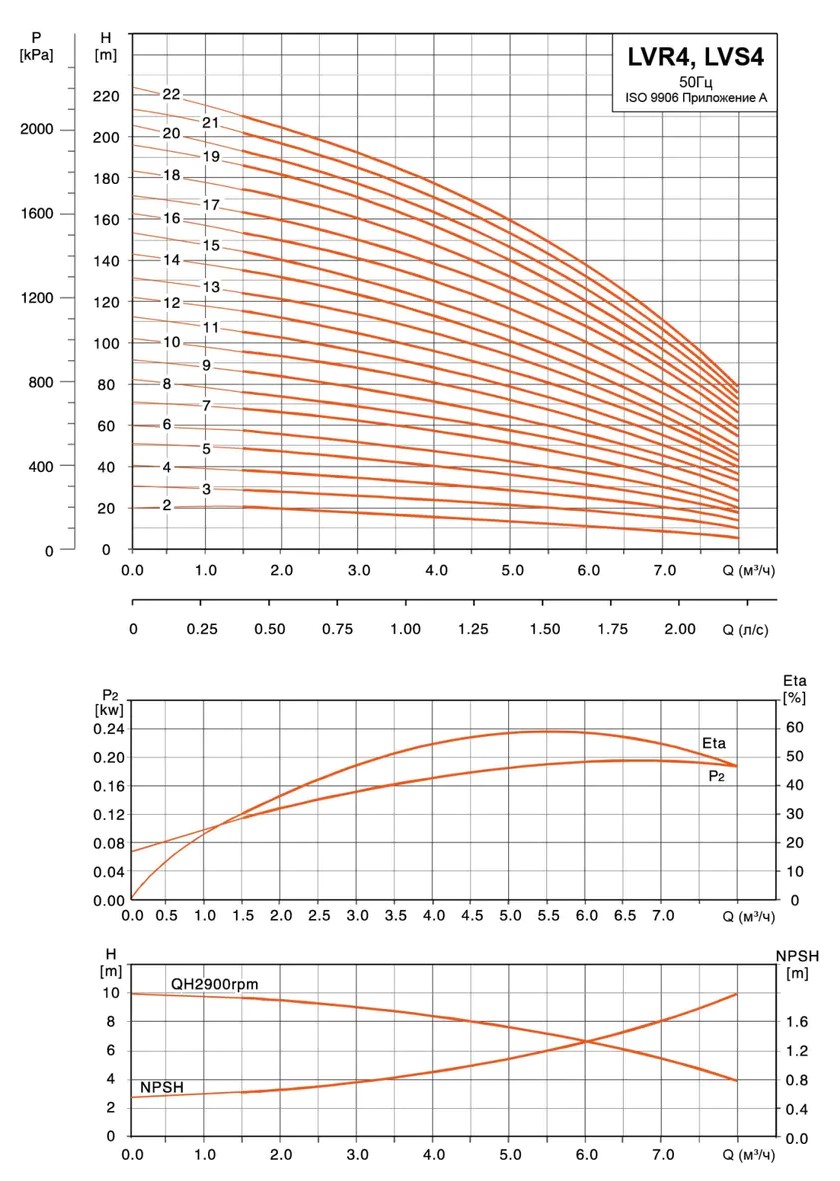

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR1 (2, 3, 4, 5)

	Часть	Используемый материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304
3	Главный диффузор	Нерж. сталь AISI304
4	Диффузор с подшипником	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Рабочее колесо	Нерж. сталь AISI304
7	Конечный диффузор	Нерж. сталь AISI304
8	Основание электродвигателя	Чугун 200
9	Заливное отверстие с заглушкой	Нерж. сталь AISI304
10	Муфта
11	Двигатель
12	Защитный кожух	Нерж. сталь AISI304
13	Уплотнение картриджа
14	Вентиляционная пробка	Нерж. сталь AISI304
15	Вал насоса	Нерж. сталь AISI316
16	Корпус насоса	Нерж. сталь AISI304
17	Эллиптический фланец	Чугун 200

Модель: LVS1 (2, 3, 4, 5)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304	Нерж. сталь AISI316
3	Шасси	Нерж. сталь ZG304	Нерж. сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Основание двигателя	Чугун 200
10	вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
11	Муфта
12	Электродвигатель
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Крышка насоса	Нерж. сталь ZG304	Нерж. сталь ZG316
16	Вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Вал насоса	Нерж. сталь AISI316
18	Корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
19	Фланец	Нерж. сталь ZG304

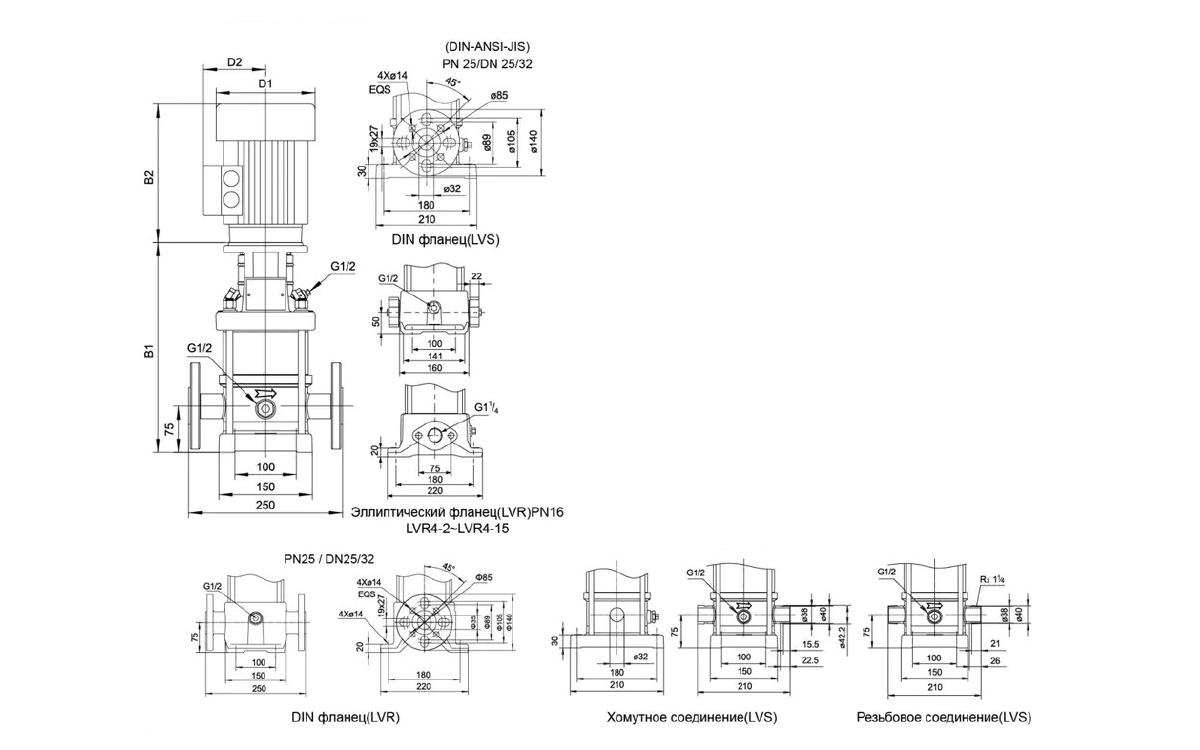

Габаритный чертеж

Модель	DIN фланец (LVR)		DIN фланец (LVS)		D1	D2	Bec нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	B1	B1+B2	D1	D2	Bec нетто (кг)	Номер ремонта двигателя
4-2	256	470	282	496	130	105	22,4	V18
4-3	283	497	309	523	130	105	23
4-4	314	582	340	608	150	125	25,2
4-5	341	609	367	635	150	125	27,2
4-6	368	636	394	662	150	125	27,4
4-7	411	729	437	755	164	127	34,4
4-8	438	756	464	782	164	127	35,6
4-9	465	783	491	809	164	127	35,9
4-10	492	810	518	836	164	127	36,9
4-11	519	837	545	863	164	127	38,7
4-12	546	864	572	890	164	127	39,8
4-13	577	917	603	943	186	120	47,6
4-14	604	944	630	970	186	120	48,2
4-15	631	971	557	997	186	120	48,8
4-16	-	-	684	1024	186	120	47,3
4-17	-	-	711	1051	186	120	50,9
4-18	-	-	738	1078	186	120	53,1
4-19	-	-	765	1105	186	120	53,4
4-20	-	-	792	1132	186	120	53,6
4-21	-	-	819	1159	186	120	53,9
4-22	-	-	846	1186	186	120	54,2
