LVR45/LVS45 LVR90/LVS90

Вертикальные многоступенчатые насосы LVR64/LVS64

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 30 – 85 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 22 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR64/LVS64:

Производительность до 85 м³ /ч;
Напор до 222 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	30	40	50	64	70	80	85
Вертикальный многоступенчатый насос LVR64-1-1	4	H (м)	20	19	17,5	14	12	8,5	6
Вертикальный многоступенчатый насос LVR64-1	5,5		27	25,5	23,5	21	20	17	15
Вертикальный многоступенчатый насос LVR64-2-2	7,5		40	38	35,5	29	25,5	19	15
Вертикальный многоступенчатый насос LVR64-2-1	11		48	45,5	42,5	37	34,5	29	25
Вертикальный многоступенчатый насос LVR64-2	11		55	52,5	49,5	44	41,5	36	33
Вертикальный многоступенчатый насос LVR64-3-2	15		68	65,5	60	52,5	48,5	40	35
Вертикальный многоступенчатый насос LVR64-3-1	15		75,5	72	67,5	59,5	55,5	47	42
Вертикальный многоступенчатый насос LVR64-3	18,5		83,5	80	76	68	64	56	51
Вертикальный многоступенчатый насос LVR64-4-2	18,5		96	92,5	87	75,5	70	59	52
Вертикальный многоступенчатый насос LVR64-4-1	22		104	100	94,5	83,5	78,5	67,5	61
Вертикальный многоступенчатый насос LVR64-4	22		112	107	102	91	85,5	74,5	69
Вертикальный многоступенчатый насос LVR64-5-2	30		126	122	115	101	94	80,5	73
Вертикальный многоступенчатый насос LVR64-5-1	30		134	129	122	109	102	88	81
Вертикальный многоступенчатый насос LVR64-5	30		141	136	129	116	109	96	89
Вертикальный многоступенчатый насос LVR64-6-2	30		154	148	140	124	115	99	90
Вертикальный многоступенчатый насос LVR64-6-1	37		162	156	148	132	124	108	98
Вертикальный многоступенчатый насос LVR64-6	37		170	163	155	139	131	116	107
Вертикальный многоступенчатый насос LVR64-7-2	37		182	176	166	147	138	119	109
Вертикальный многоступенчатый насос LVR64-7-1	37		190	183	173	155	145	126	110
Вертикальный многоступенчатый насос LVR64-7	45		202	194	184	165	155	136	126
Вертикальный многоступенчатый насос LVR64-8-2	45		214	207	196	174	163	140	128
Вертикальный многоступенчатый насос LVR64-8-1	45		222	214	203	181	170	148	135

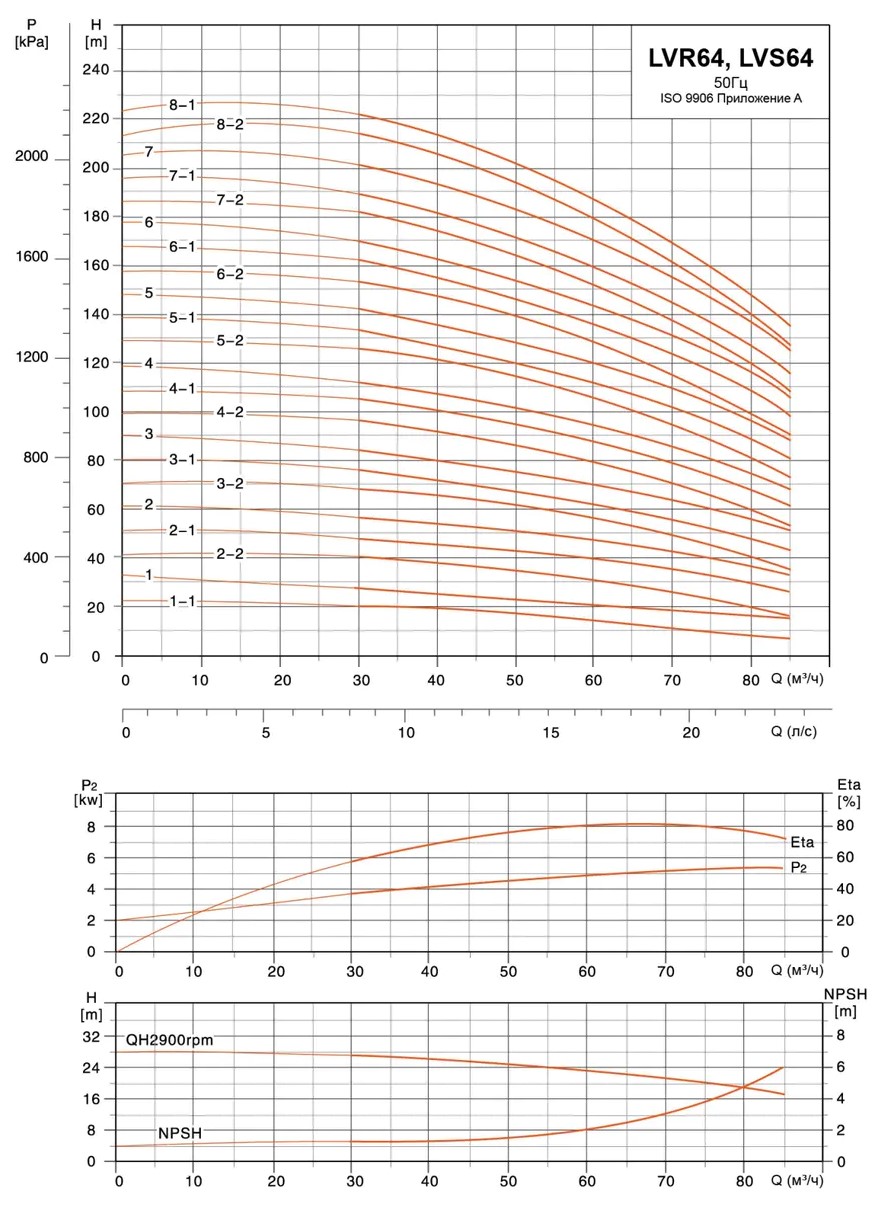

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR32 (45, 64, 90)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Главный диффузор	Нерж сталь AISI304
4	Средний диффузор	Нерж сталь AISI304
5	Диффузор с подшипником	Нерж сталь AISI304
6	Рабочее колесо	Нерж сталь AISI304
7	Втулка вала в сборе
8	Конечный диффузор	Нерж сталь AISI304
9	Вентиляционная пробка	Нерж сталь AISI304
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Защитный кожух	Нерж сталь AISI304
13	Муфта	QT400
14	Уплотнение картриджа
15	НТ200 Крышка насоса	Чугун НТ200
16	Пробка заливочного отверстия	Нерж сталь AISI304
17	Напряжённая пластина	Нерж сталь AISI304
18	Цилиндрический корпус насоса	Нерж сталь AISI304
19	Вал насоса	Нерж сталь AISI304

Модель: LVS32 (45, 64, 90)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
5	Средний диффузор	Нерж сталь AISI304	Нерж сталь AISI316
6	Диффузор с подшипником	Нерж сталь AISI304	Нерж сталь AISI316
7	Рабочее колесо	Нерж сталь AISI304	Нерж сталь AISI316
8	Втулка вала в сборе
9	Конечный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
10	Вентиляционная пробка	Нерж сталь AISI304	Нерж сталь AISI316
11	Основание двигателя	Чугун НТ200
12	Защитный кожух	Нерж сталь AISI304
13	Двигатель
14	Муфта	QT400
15	Уплотнение картриджа
16	Крышка насоса	Сталь ZG304	Сталь ZG316
17	Пробка заливочного отверстия	Нерж сталь AISI304	Нерж сталь AISI316
18	Напряжённая пластина	Нерж сталь AISI304	Нерж сталь AISI316
19	Цилиндрический корпус насоса	Нерж сталь AISI304	Нерж сталь AISI316
20	Вал насоса	Нерж сталь AISI304	Нерж сталь AISI316

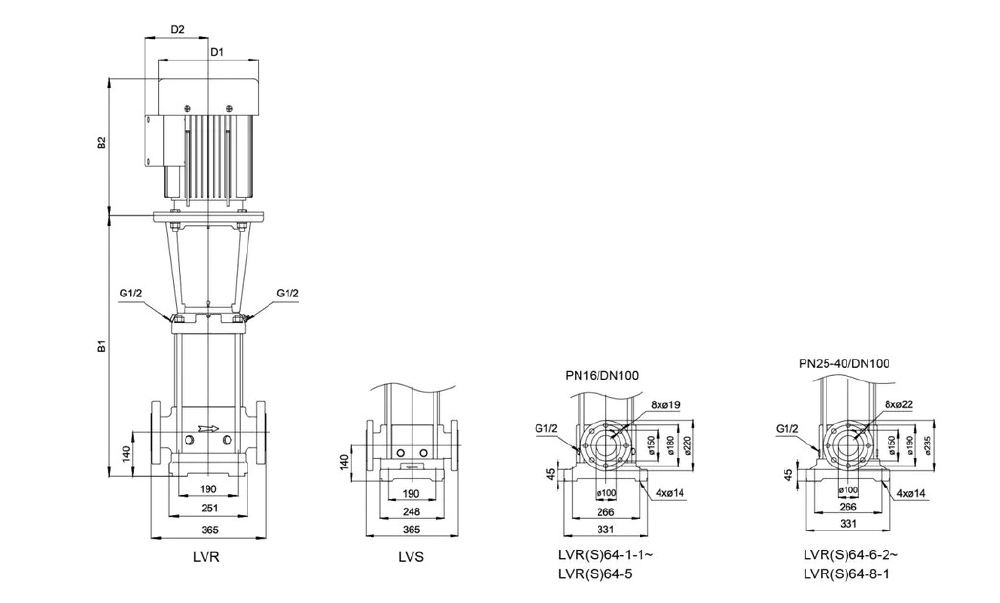

Габаритный чертеж

Модель	DIN фланец(LVR、LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
64-1-1	563	903	186	124	84,5	V18
64-1	563	960	210	142	110,2	V1
64-2-2	645	1042	210	142	117,4
64-2-1	755	1254	254	175	156
64-2	755	1254	254	175	156
64-3-2	838	1337	254	175	171,9
64-3-1	838	1337	254	175	171,9
64-3	838	1398	330	250	221
64-4-2	920	1480	330	250	223,9
64-4-1	920	1520	380	280	261
64-4	920	1520	380	280	261
64-5-2	1003	1683	420	305	321,5
64-5-1	1003	1683	420	305	321,5
64-5	1003	1683	420	305	321,5
64-6-2	1085	1765	420	305	324,5
64-6-1	1085	1765	420	305	341,2
64-6	1085	1765	420	305	341,2
64-7-2	1168	1848	420	305	344,9
64-7-1	1168	1848	420	305	345
64-7	1168	1883	470	335	407,3
64-8-2	1250	1965	470	335	410,7
64-8-1	1250	1965	470	335	410,4
