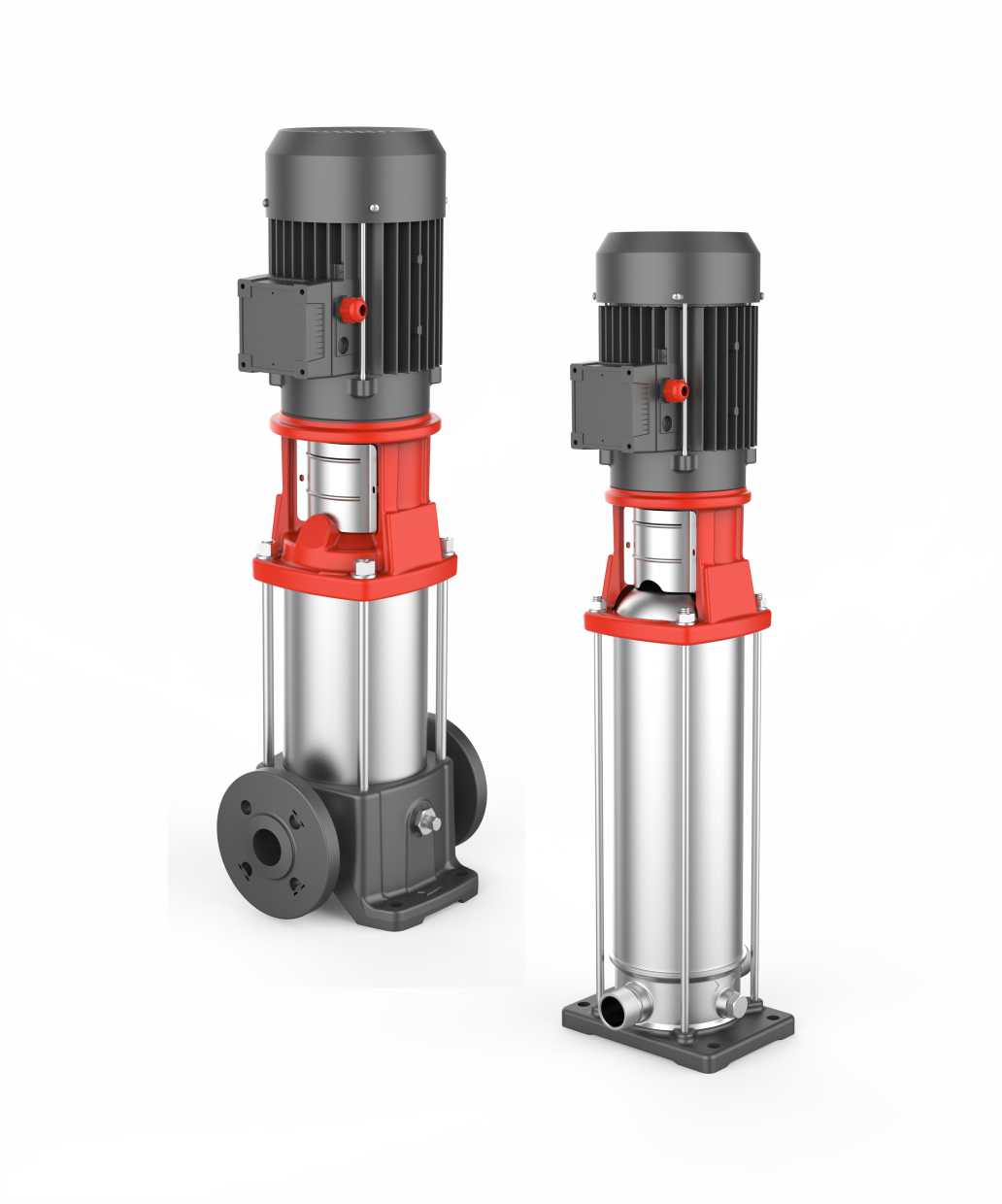

Вертикальные многоступенчатые насосы WTS(R)4

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы обратного осмоса, ультрафильтрации, дистилляции, сепараторы;
Водоснабжение высотных зданий, фильтрация и перекачка воды на водопроводных станциях, повышение давления в магистральных трубопроводах;
Системы мойки и очистки, подпитки котлов, циркуляции охлаждающей воды, системы водоподготовки;
Спринклерный полив, капельное орошение;
Пищевая промышленность и производство напитков;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Низковязкие, негорючие и невзрывоопасные жидкости, не содержащие твердых частиц или волокон. Жидкости не должны оказывать химического воздействия на материал насоса. При перекачивании жидкостей с плотностью или вязкостью выше, чем у воды, следует использовать двигатель с более высокой выходной мощностью;
Температура жидкости: 15-70 °С;
Уровень PH перекачиваемой жидкости: 4-10;
Максимальная температура окружающей среды: +40°C;
Максимальное давление: 25 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTS4:

Производительность до 8 м³ /ч;
Напор до 211 м.

ДВИГАТЕЛЬ:

IE2 (кроме двигателя мощностью 4 кВт) - высокий класс энергоэффективности;
Полностью закрытый и с вентиляторным охлаждением;
Класс защиты: IPX4;
Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

2 года.

Технические параметры

Модель	Мощность (кВт)	Q(м3/ч)	1,2	2	3	4	5	6	7	8
WTS(m)4-12	2,2	H(m)	114	108	104	96	85	75	57	41
WTS4-14	3		136	126	122	114	101	90	69	48
WTS4-16	3		152	144	140	129	115	102	78	55
WTS4-19	4		183	171	168	155	137	123	95	67
WTS4-22	5		211	210	192	177	160	139	108	79

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

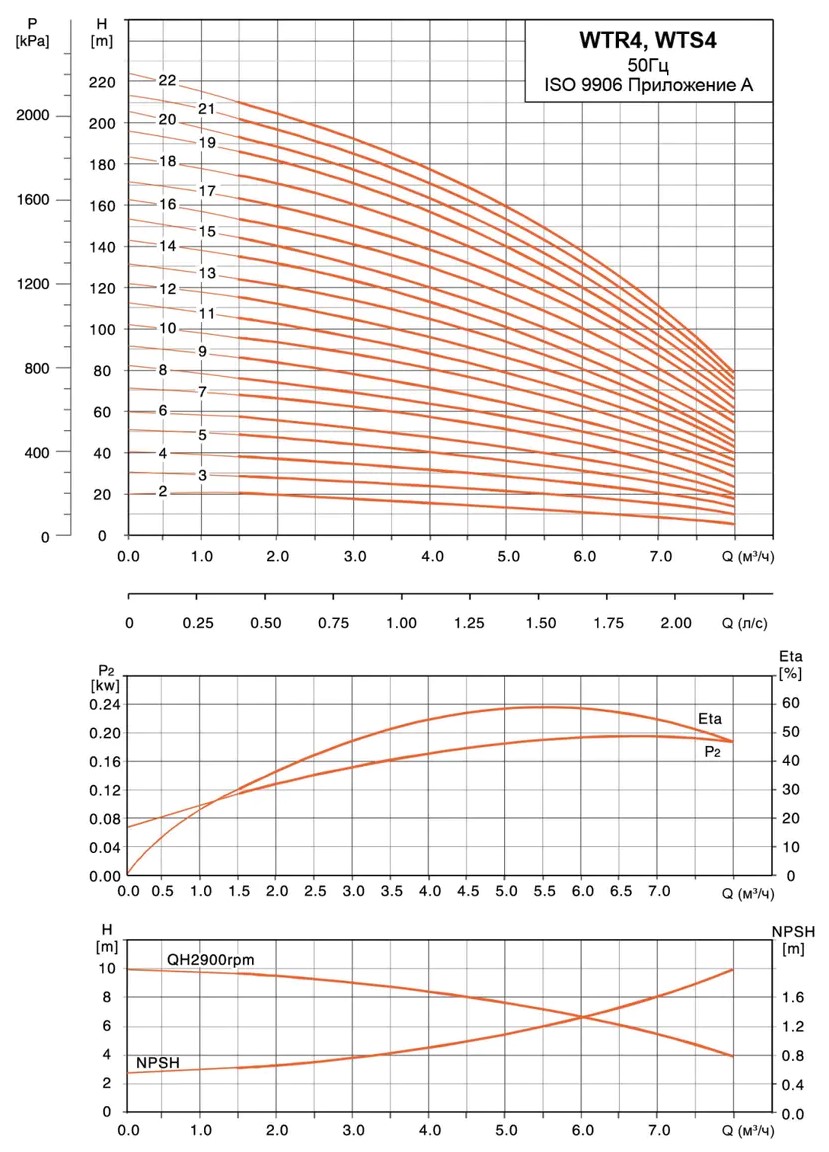

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Пластина основания	ADC12	23	Шильда насоса	1060
2	Дренажная пробка		24	Прокладка	304
3	Уплотнительное кольцо	EPDM	25	Гайка с шестигранной головкой	304
4a	Основание	HT200	26	Вентиляционная заглушка
4b	Основание	HT200	27	Защитная пластина	304
4c	Основание	ZG07Cr19Ni10	28	Винт с крестообразным шлицем	304
5	Уплотнительное кольцо	NBR	29	Болт с внутренним шестигранником
6	Корпус насоса	304	30	Полумуфта
7	Первичный диффузор		31	Двигатель
8	Износостойкий диск	PTFE	32	Штифт цилиндра	304
9	Крышка износостойкого диска	304	33	Картриджное механическое уплотнение
10	Гайка	304	34	Пружинная прокладка	65Mn
11	Втулка конца вала	304	35	Шестигранная гайка
12	Рабочее колесо	304	36	Основание двигателя	HT200
13	Диффузор с подшипником		37	Крышка насоса	ZG07Cr19Ni10
14	Втулка для направляющего подшипника	Sic	38	Стяжная планка	45#
15	Втулка	304	39	Прокладка фланца	CSA50
16	Средний диффузор		40	Овальный фланец	HT200
17	Втулка	304	41	Плоская прокладка
18	Конечный диффузор	304	42	Пружинная прокладка	65Mn
19	Втулка для позиционирования вала	304	43	Болт с шестигранной головкой
20	Вал насоса	304	44	Многоразовый фланец	ZG35
21	Волновая пружина	304	45	Хомут	304
22	Заклепки	BL2

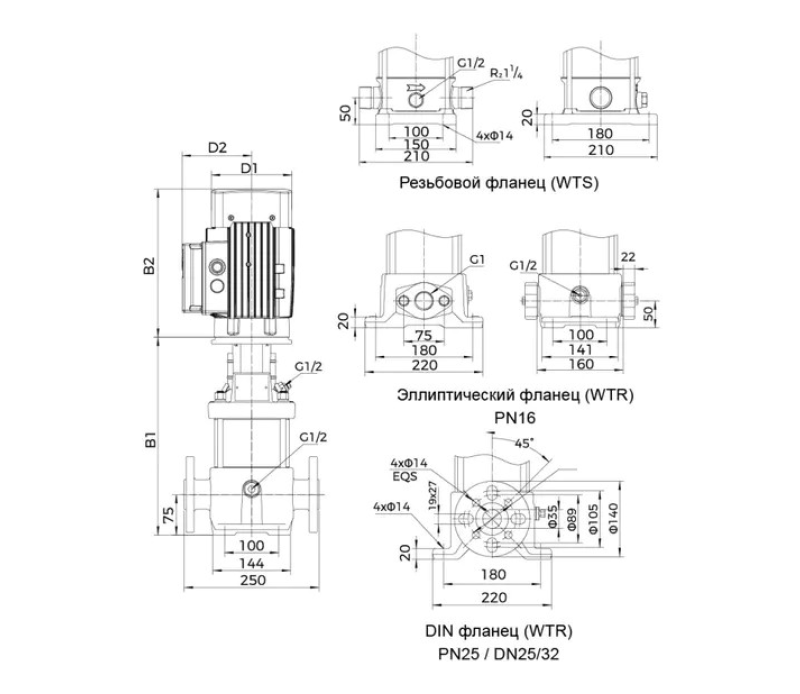

Габаритный чертеж

Модель	Резьбовое соединение (WTS)		DIN фланец (WTR)		D1	D2
Модель	B1	B1+B2	B1	B1+B2	D1	D2
WTR4-2	-	-	281	489	128	86
WTR4-3	-	-	308	516	128	86
WTR4-4	-	-	339	559	146	96
WTR(m)4-5	-	-	382	657	150	130
WTR(m)4-6	-	-	409	684	150	130
WTR/S(m)4-7	412,5	687	436	711	150	130
WTR/S(m)4-8	439,5	714	463	738	150	130
WTR/S(m)4-9	466,5	741	490	765	150	130
WTR/S(m)4-10	493,5	768	517	792	150	130
WTR/S(m)4-11	520,5	795	544	819	150	130
WTR/S(m)4-12	548	822	571	846	150	130
WTR/S4-13	578,5	901	603	926	164	130
WTR/S4-14	606	928	630	953	164	130
WTR/S4-15	632,5	955	657	980	164	130
WTR/S4-16	660	982	684	1007	164	130
WTR/S4-17	686,5	1029	711	1054	186	128
WTR/S4-18	713,5	1056	738	1081	186	128
WTR/S4-19	741	1083	765	1108	186	128
WTR/S4-20	767,5	1110	792	1135	186	128
WTR/S4-21	794,5	1137	819	1162	186	128
WTR/S4-22	822	1164	846	1189	186	128
