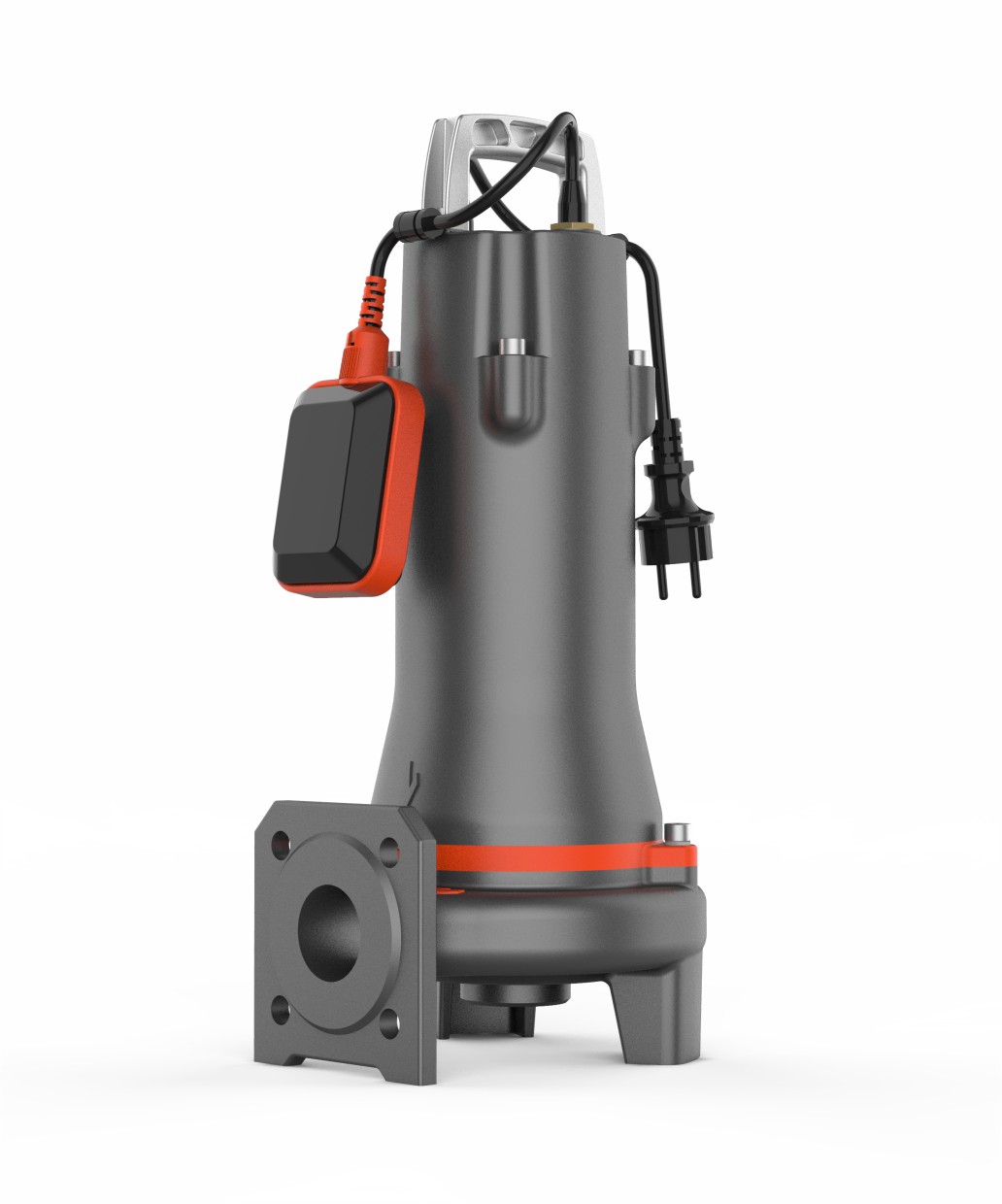

Насосы погружные для сточных вод 50SWE
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренаж сточных вод из резервуара, очистного резервуара и канализационного резервуара на водоочистной станции
- Дренаж сточных вод, содержащих волокнистые добавки, с кожевенной фабрики и фабрики по переработке пищевых продуктов
- Отведение сточных вод накопление воды, септики, фермы
- Откачка сточных вод из отелей, ресторанов, школ и общественных зданий
НАСОС:
- Открытое вихревое рабочее колесо, подходит для жидкостей, содержащих примеси и длинноволокнистые вещества
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 'С
- Значение рН жидкости 4-10
- Макс. глубина погружения 10 м
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 50SWE:
- Производительность до 51 м³ /ч;
- Напор до 27 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипник шарикового типа.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Номинальная подача (м³/ч ) | Макс. Подача (м³/ч ) | Номинальный напор (м) | Макс. Напор (м) | Размер твердых частиц (мм) | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | ||||||
| 50SWEm6-12-0.55L | 50SWE6-12-0.55L | 0.55 | 0.75 | 50(2") | 6 | 19 | 12 | 15 | 20 |
| 50SWEm6-16-0.75L | 50SWE6-16-0.75L | 0.75 | 1 | 50(2") | 6 | 22 | 16 | 19 | 20 |
| 50SWEm10-10-0.75L | 50SWE10-10-0.75L | 0.75 | 1 | 50(2") | 10 | 20 | 10 | 15 | 20 |
| 50SWEm8-16-1.1L | 50SWE8-16-1.1L | 1.1 | 1.5 | 50(2") | 8 | 26 | 16 | 19 | 15 |
| 50SWEm8-20-1.5L | 50SWE8-20-1.5L | 1.5 | 2 | 50(2") | 8 | 25 | 20 | 22 | 15 |
| 50SWEm15-20-2.2L | 50SWE15-20-2.2L | 2.2 | 3 | 50(2") | 15 | 45 | 20 | 23 | 25 |
| ˗ | 50SWE15-25-3L | 3 | 4 | 50(2") | 15 | 51 | 25 | 27 | 25 |

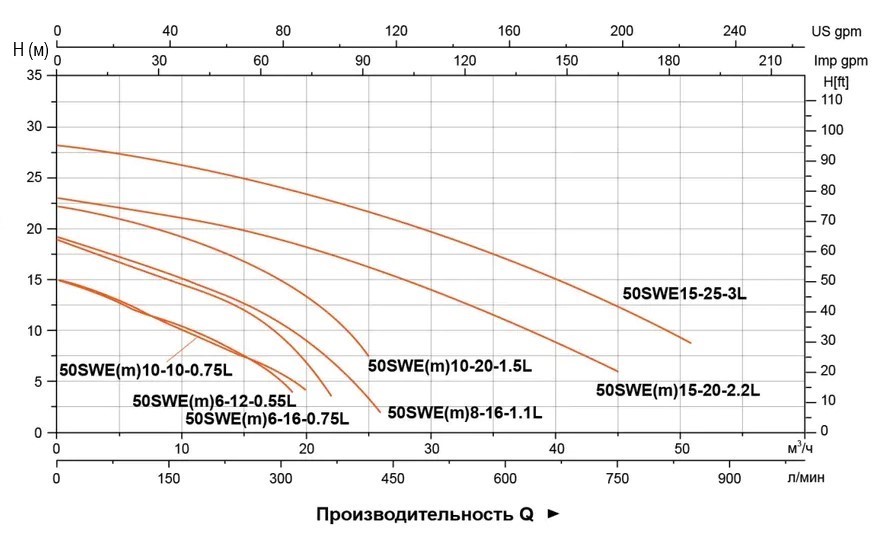

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Высокоэффективное, стойкое к засорам канальное рабочее колесо;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Сальник | |
| 10 | Мех.Уплотнение |
Верхний: Карбид кремния - Графит |
| 11 | Подшипник | |
| 12 | Ротор | |
| 13 | Статор |
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | H(мм) 1~ | H(мм) 3~ | H1 (мм) | D (мм) | D1 (мм) | D2 (мм) | M (мм) |
| 50SWE(m)6-12-0.55L | 212 | 184 | 96 | 120 | 461 | 461 | 65 | 45 | 110 | 14 | 14 |
| 50SWE(m)6-16-0.75L | |||||||||||
| 50SWE(m)10-10-0.75L | 210 | ||||||||||
| 50SWE(m)8-16-1.1L | 223 | 191 | 135 | 479 | 479 | 47 | |||||
| 50SWE(m)10-20-1.5L | 227 | 570 | 529 | 16 | |||||||
| 50SWE(m)15-20-2.2L | 268 | 221 | 112 | 163 | 571 | 530 | 70 | 50 | |||
| 50SWE15-25-3L | - | 561 |
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||
| 50SWE(m)6-12-0.55L | 24,7 | 24 | 740 | 250 | 275 | 544 |
| 50SWE(m)6-16-0.75L | 26 | 25,3 | 740 | 250 | 275 | 544 |
| 50SWE(m)10-10-0.75L | 25,8 | 25 | 740 | 250 | 275 | 544 |
| 50SWE(m)8-16-1.1L | 33 | 31,4 | 745 | 285 | 355 | 354 |
| 50SWE(m)10-20-1.5L | 40 | 37,7 | 924 | 284 | 363 | 294 |
| 50SWE(m)15-20-2.2L | 41,9 | 40,3 | 924 | 284 | 363 | 294 |
| 50SWE15-25-3L | - | 50,6 | 874 | 284 | 363 | 316 |
