УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Химически неагрессивная чистая вода и другие жидкости;
  • Температура перекачиваемой жидкости: -10°C - +85°C;
  • Диапазон подачи: 0 – 84 м³ /ч;
  • Максимальная температура окружающей среды: +40°C;
  • Максимальное давление: до 12 Бар;
  • Вращение насоса против часовой стрелки, если смотреть со стороны всасывающего патрубка.

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • В системах пожаротушения;
  • Циркуляция и подача чистой химически неагрессивной воды и других жидкостей;
  • Водоснабжение и ирригация;
  • Системы кондиционирования: циркуляция охлаждающей воды.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XST 40:

  • Производительность до 84 м³ /ч;
  • Напор до 86.3 м.

ДВИГАТЕЛЬ:

  • Двигатель закрытый, обдуваемый;
  • Встроенная термозащита;
  • Класс изоляции F;
  • Класс защиты: IP 55;
  • Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.

УСЛОВИЯ ГАРАНТИИ:

  • От 2 лет.

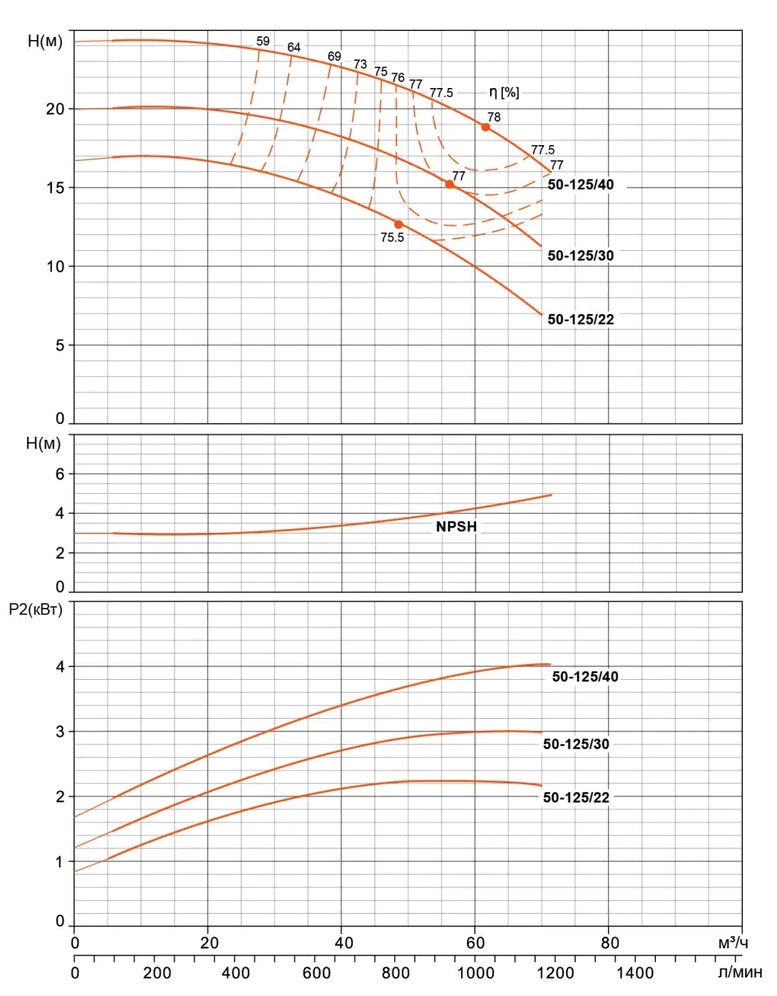

Кривая гидравлической характеристики

Технические параметры

МодельМощность Q (м3/ч)0364248547284
  кВт л.с. Q (л/мин) 0 600 700 800 900 1200 1400
50-125/22∆ 2.2 3 H (m) 17 15.4 14 12.8 11.5
50-125/30 3 4 20 18.8 18 17 15.6
50-125/40 4 5.5 24 23.1 22.6 21.5 20.3 15.8
50-160/55 5.5 7.5 32 30.6 30 28 26.6 20.5
50-160/75 7.5 10 40 38 37 36 34.4 29
50-200/92* 9.2 12.5 50.5 46.8 45 43 40.9 32.5
50-200/110* 11 15 57.5 53.5 52 50 47.5 40
50-250/150* 15 20 68.5 64 63 61.5 59 50 41
50-250/185* 18.5 25 77 73.2 72 70 68 60.5 51.5
50-250/220* 22 30 86.3 83 81.5 80 78 70 61



* - Рабочее колесо из AISI304, ** - Двойное рабочее колесо из AISI304

∆ - Насосы имеющие одно и трехфазное исполнение. Без маркировки, только трехфазное исполнение

Используемые материалы



Конструктивные особенности:

  • Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
  • Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
  • Фланцы в соответствии с UNI2236 и DIN2532
  • Ответные фланцы по запросу, под заказ
  • Крыльчатка из чугуна или нержавеющей стали
  • Смазка перекачиваемой жидкостью
  • Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)

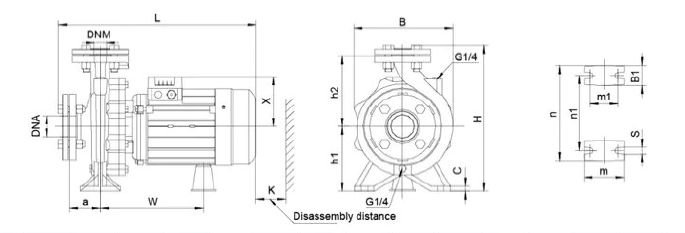

Размеры фланцев

Схема установки

(для насосов с мощностью двигателя по 7,5 кВт включительно)

Схема установки

(для насосов с мощностью двигателя выше 7,5 кВт)
