Насосы погружные для сточных вод 65SWE
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренаж сточных вод из резервуара, очистного резервуара и канализационного резервуара на водоочистной станции
- Дренаж сточных вод, содержащих волокнистые добавки, с кожевенной фабрики и фабрики по переработке пищевых продуктов
- Отведение сточных вод накопление воды, септики, фермы
- Откачка сточных вод из отелей, ресторанов, школ и общественных зданий
НАСОС:
- Открытое вихревое рабочее колесо, подходит для жидкостей, содержащих примеси и длинноволокнистые вещества
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 'С
- Значение рН жидкости 4-10
- Макс. глубина погружения 10 м
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 65SWE:
- Производительность до 50 м³ /ч;
- Напор до 31.5 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипник шарикового типа.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Ном. подача (м³/ч ) | Макс. подача (м³/ч ) | Ном. напор (м) | Макс. напор (м) | Размер твердых частиц (мм) | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | ||||||
| 65SWEm15-10-1.1L | 65SWE15-10-1.1L | 1.1 | 15 | 65(2.5") | 15 | 34 | 10 | 14 | 25 |
| 65SWEm15-15-1.5L | 65SWE15-15-1.5L | 1.5 | 15 | 65(2.5") | 15 | 44 | 15 | 20 | 25 |
| ˗ | 65SWE25-17-2.2L | 2.2 | 25 | 65(2.5") | 25 | 40 | 17 | 24 | 25 |
| ˗ | 65SWE25-22-3L | 3 | 25 | 65(2.5") | 25 | 45 | 22 | 28.5 | 25 |
| ˗ | 65SWE25-27-4L | 4 | 25 | 65(2.5") | 25 | 50 | 28 | 31.5 | 25 |

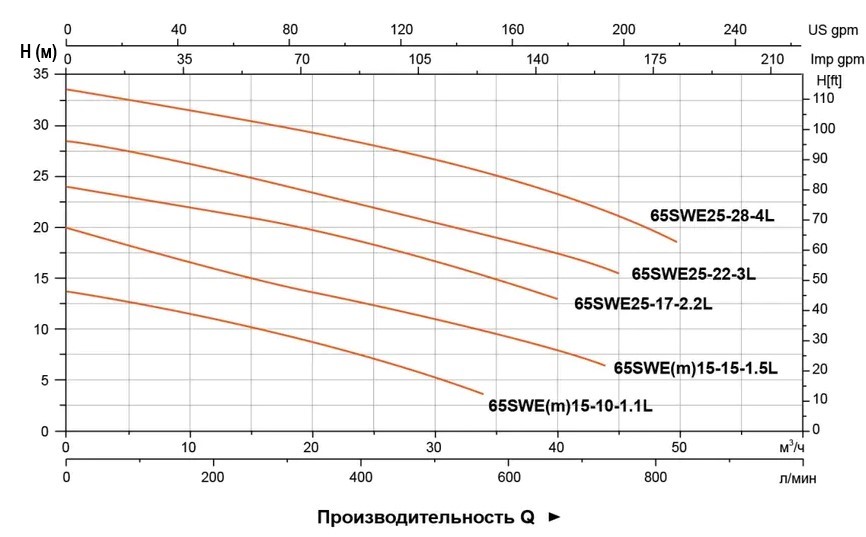

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Высокоэффективное, стойкое к засорам канальное рабочее колесо;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Сальник | |
| 10 | Мех.Уплотнение |
Верхний: Карбид кремния - Графит |
| 11 | Подшипник | |
| 12 | Ротор | |
| 13 | Статор |
Габаритный чертеж
| Модель | L1 (MM) | L2 (MM) | L3 (MM) | L4 (MM) | H(MM) | H1 (MM) | D (MM) | D1 (MM) | D2 (MM) | M (MM) | |
| 1~ | 3~ | ||||||||||
| 65SWE(m)15-10-1.1L | 288 | 225 | 117 | 178 | 490 | 490 | 77,5 | 65 | 130 | 14 | 16 |
| 65SWE(m)15-15-1.5L | 289 | 581 | 540 | ||||||||
| 65SWE25-17-2.2L | - | 540 | |||||||||
| 65SWE25-22-3L | 571 | ||||||||||
| 65SWE25-28-4L | |||||||||||
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20`TEU) | |
| 1~ | 3~ | |||||
| 65SWE(m)15-10-1.1L | 36,1 | 34,6 | 745 | 285 | 355 | 354 |
| 65SWE(m)15-15-1.5L | 43,5 | 41,2 | 924 | 284 | 363 | 294 |
| 65SWE25-17-2.2L | - | 44 | 924 | 284 | 363 | 294 |
| 65SWE25-22-3L | - | 52 | 874 | 284 | 363 | 316 |
| 65SWE25-28-4L | - | 55 | 874 | 284 | 363 | 316 |
