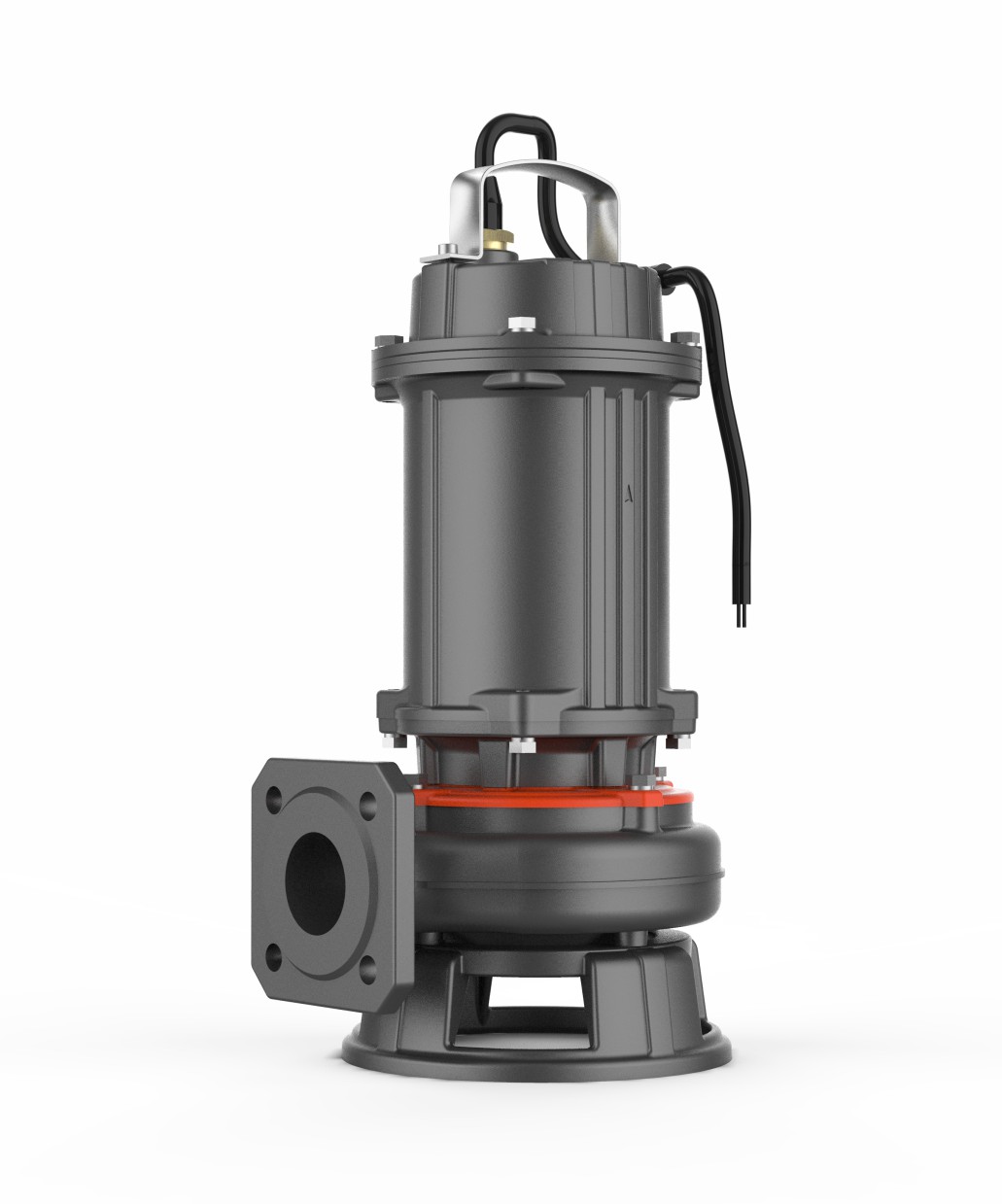

Насосы погружные для сточных вод 150WQ
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренажные системы заводов, строительных площадок и торговых предприятий
- Дренажные системы городских очистных сооружений
- Дренажные системы жилых районов
- Городские проекты
- Осушение заболоченных участков и полив попей в сельском хозяйстве
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Макс, глубина погружения 10 м
- 0,25 - 4 кВт стандартный корпус насоса PN6 с соединительным шлангом 5,5-7,5кВт, стандартный корпус насоса РN6 с соединительным шлангом, опциональный корпус насоса PN10, без соединительного шланга 11 - 22 кВт, стандартный корпус насоса PN10, без соединительного шланга, опциональный корпус насоса PN6 с соединительным шлангом
- Длина кабеля 10 м (ниже 30 кВт), 8м (30 - 45кBт)
- Макс. температура жидкости +40 oС
- Значение РН жидкости 4-10
- Максимальная плотность жидкости: 1,3х103 кг/м3
- Максимальный размер частиц: 20 – 80 мм
- Поплавковый выключатель: Однофазный
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 150WQ:
- Производительность до 330 м³ /ч;
- Напор до 50 м.
ДВИГАТЕЛЬ:
- Медная обмотка
- Класс изоляции: F
- Категория защиты: IР68
- Защита двигателя: 0,25 – 4 кВт (5,5 кВт и выше для управления шкафом)
- 0,25 - 4 кBт: Звездно-треугольное соединение; 5.5 – 37 кBт: Дельта- соединение; 45 –кВт: Звездно-треугольное соединение
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Напряжение | Мощность мотора | Выходной штуцер | Направляющий фитинг | Макс. подача | Макс. напор | Обороты | Межлопаточный промежуток | |
|---|---|---|---|---|---|---|---|---|---|
| В | кВт | л.с. | м³/ч | м | об/мин | мм | |||
| 150WQ100-10-7.5 | 380 | 7.5 | 10 | 6 | 150-150 | 160 | 20 | 2850 | 35 |
| 150WQ110-10-5.5(4P) | 380 | 5.5 | 7.5 | 6 | 150-150 | 200 | 26 | 1450 | 55 |
| 150WQ150-10-7.5(4P) | 380 | 7.5 | 10 | 6 | 150-150 | 240 | 16 | 1450 | 75 |
| 150WQ150-15-11(4P) | 380 | 11 | 15 | 6 | 150-150 | 260 | 24 | 1450 | 60 |
| 150WQ150-20-15(4P) | 380 | 15 | 20 | 6 | 150-150 | 290 | 29 | 1450 | 60 |
| 150WQ150-24-18.5(4P) | 380 | 18.5 | 25 | 6 | 150-150 | 300 | 32 | 1450 | 60 |
| 150WQ150-28-22(4P) | 380 | 22 | 30 | 6 | 150-150 | 330 | 39 | 1450 | 60 |
| 150WQ150-34-30(4P) | 380 | 30 | 40 | 6 | 150-150 | 310 | 45 | 1450 | 55 |
| 150WQ150-40-37(4P) | 380 | 37 | 50 | 6 | 150-150 | 330 | 50 | 1450 | 55 |

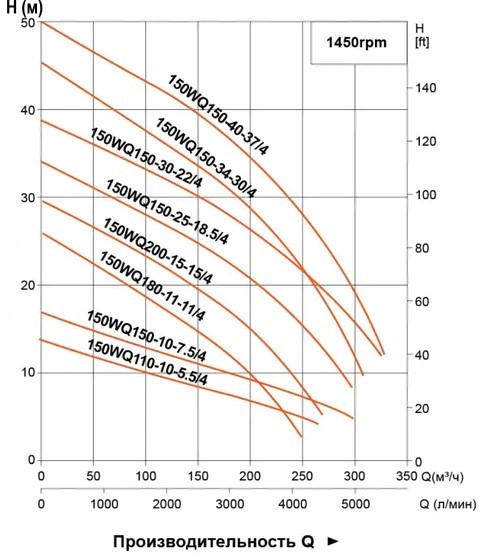

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал | No. | Части | Материал |
| 1 | Кабель | 12 | Подшипник | ||
| 2 | Ручка | AISI304 | 13 | Масляная камера | HT200 |
| 3 | Верхняя крышка | HT200 | 14 | Мех. Уплотнение | |
| 4 | Уплотнительное кольцо | NBR | 15 | Пластина | AISI304 |
| 5 | Торцевая крышка | HT200 | 16 | Уплотнительное кольцо | NBR |
| 6 | Уплотнительное кольцо | NBR | 17 | Крышка цилиндра | HT200 |
| 7 | Пружинная шайба | 65Mn | 18 | Сальник | |
| 8 | Подшипник | 19 | Рабочее колесо | HT200 | |
| 9 | Ротор | 20 | Корпус насоса | HT200 | |
| 10 | Статор | 21 | Основание | HT200 | |
| 11 | Корпус двигателя | HT200 | |||
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ФD | ФD1 | N-ΦD2 |
| 150WQ100-10-7.5 | 365 | 317 | 162 | 210 | 20 | 841 | 154 | 660 | 241 | 150 | 225 | 8-Φ19 |
| 150WQ120-18-11 | 353 | 300 | 162 | 210 | 20 | 870 | 153 | 255 | 713 | 150 | 225 | 8-Φ19 |
| 150WQ110-10-5.5/4 | 495 | 387 | 217 | 300 | 20 | 940 | 240 | 756 | 330 | 150 | 225 | 8-Φ19 |
| 150WQ150-10-7.5/4 | 495 | 387 | 217 | 300 | 20 | 940 | 240 | 756 | 330 | 150 | 225 | 8-Φ19 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ΦD | ΦD1 | N-ΦD2 |
| 150WQ180-11-11/4 | 565 | 466 | 209 | 335 | 30 | 1143 | 251 | 784 | 251 | 150 | 240 | 8-Φ23 |
| 150WQ200-15-15/4 | 565 | 466 | 209 | 335 | 30 | 1188 | 251 | 829 | 251 | 150 | 240 | 8-Φ23 |
| 150WQ150-25-18.5/4 | 565 | 466 | 209 | 335 | 30 | 1223 | 251 | 864 | 251 | 150 | 240 | 8-Φ23 |
| 150WQ150-30-22/4 | 565 | 466 | 209 | 335 | 30 | 1223 | 251 | 864 | 251 | 150 | 240 | 8-Φ23 |
| 150WQ150-34-30/4 | 652 | 553 | 270 | 380 | 30 | 1200 | 250 | 855 | 340 | 150 | 240 | 8-Φ22 |
| 150WQ150-40-37/4 | 652 | 553 | 270 | 380 | 30 | 1255 | 250 | 850 | 340 | 150 | 240 | 8-Φ22 |
