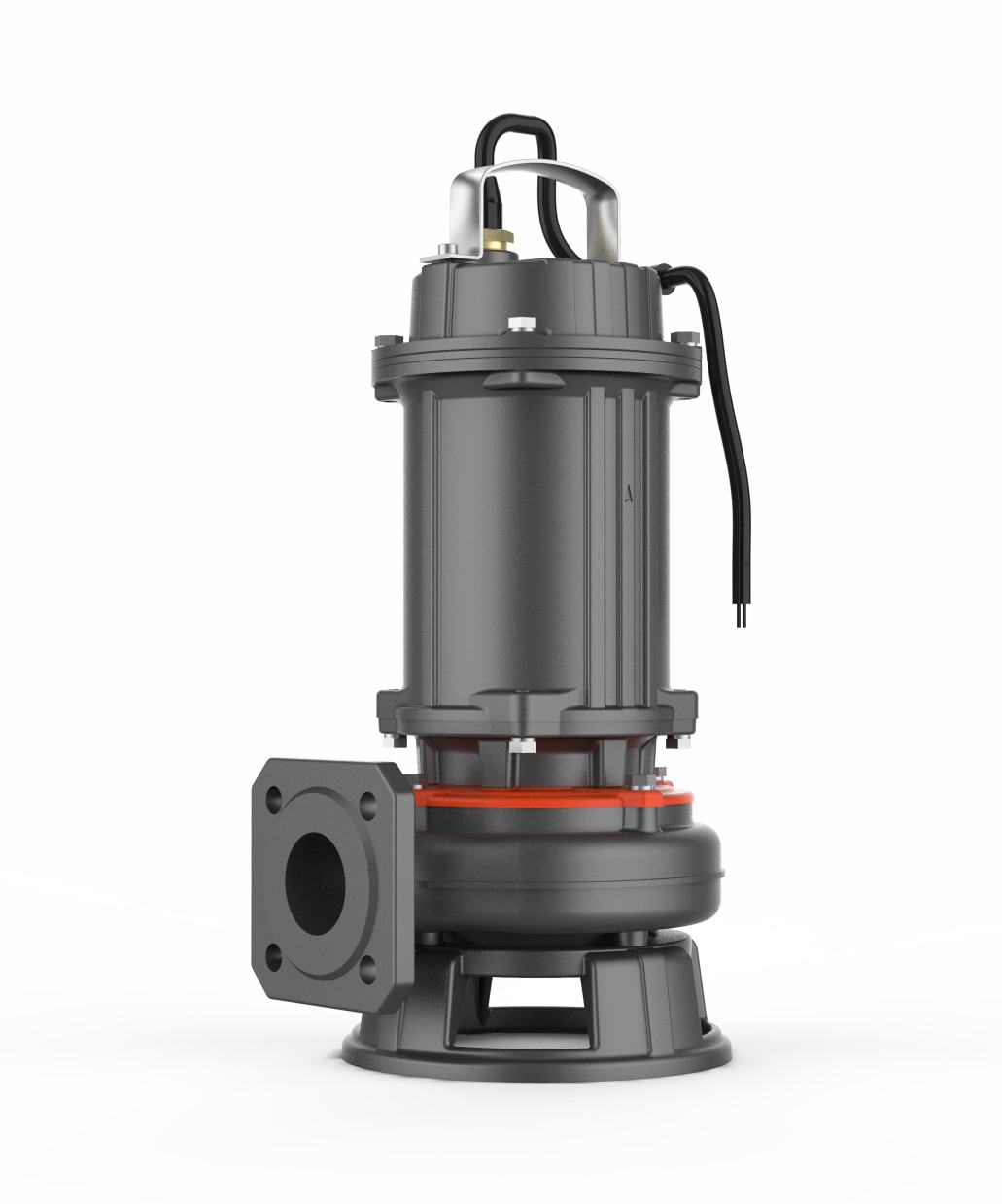

Насосы погружные для сточных вод 100WQ
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренажные системы заводов, строительных площадок и торговых предприятий
- Дренажные системы городских очистных сооружений
- Дренажные системы жилых районов
- Городские проекты
- Осушение заболоченных участков и полив попей в сельском хозяйстве
НАСОС:
- Макс, глубина погружения 10 м
- 0,25 - 4 кВт стандартный корпус насоса PN6 с соединительным шлангом 5,5-7,5кВт, стандартный корпус насоса РN6 с соединительным шлангом, опциональный корпус насоса PN10, без соединительного шланга 11 - 22 кВт, стандартный корпус насоса PN10, без соединительного шланга, опциональный корпус насоса PN6 с соединительным шлангом
- Длина кабеля 10 м (ниже 30 кВт), 8м (30 - 45кBт)
- Макс. температура жидкости +40 oС
- Значение РН жидкости 4-10
- Максимальная плотность жидкости: 1,3х103 кг/м3
- Максимальный размер частиц: 20 – 80 мм
- Поплавковый выключатель: Однофазный
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 100WQ:
- Производительность до 220 м³ /ч;
- Напор до 44 м.
ДВИГАТЕЛЬ:
- Медная обмотка
- Класс изоляции: F
- Категория защиты: IР68
- Защита двигателя: 0,25 – 4 кВт (5,5 кВт и выше для управления шкафом)
- 0,25 - 4 кBт: Звездно-треугольное соединение; 5.5 – 37 кBт: Дельта- соединение; 45 –кВт: Звездно-треугольное соединение
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Напряжение | Мощность мотора | Выходной штуцер | Направляющий фитинг | Макс. подача | Макс. напор | Обороты | Межлопаточный промежуток | |
|---|---|---|---|---|---|---|---|---|---|
| В | кВт | л.с. | м³/ч | м | об/мин | мм | |||
| 100WQ60-9-3 | 380 | 3 | 4 | 4 | 100-100 | 92 | 19 | 2850 | 30 |
| 100WQ60-13-4 | 380 | 4 | 5.5 | 4 | 100-100 | 93 | 24 | 2850 | 30 |
| 100WQ65-15-5.5 | 380 | 5.5 | 7.5 | 4 | 100-100 | 110 | 25 | 2850 | 30 |
| 100WQ65-15-5.5(4P) | 380 | 5.5 | 7.5 | 4 | 100-100 | 150 | 19 | 1450 | 50 |
| 100WQ65-22-7.5 | 380 | 7.5 | 10 | 4 | 100-100 | 110 | 34 | 2850 | 35 |
| 100WQ100-15-7.5(4P) | 380 | 7.5 | 10 | 4 | 100-100 | 170 | 24 | 1450 | 50 |
| 100WQ100-22-11(4P) | 380 | 11 | 15 | 4 | 100-100 | 190 | 31 | 1450 | 50 |
| 100WQ100-27-15(4P) | 380 | 15 | 20 | 4 | 100-100 | 210 | 35 | 1450 | 50 |
| 100WQ100-31-18.5(4P) | 380 | 18.5 | 25 | 4 | 100-100 | 200 | 38 | 1450 | 50 |
| 100WQ100-36-22(4P) | 380 | 22 | 30 | 4 | 100-100 | 220 | 44 | 1450 | 50 |

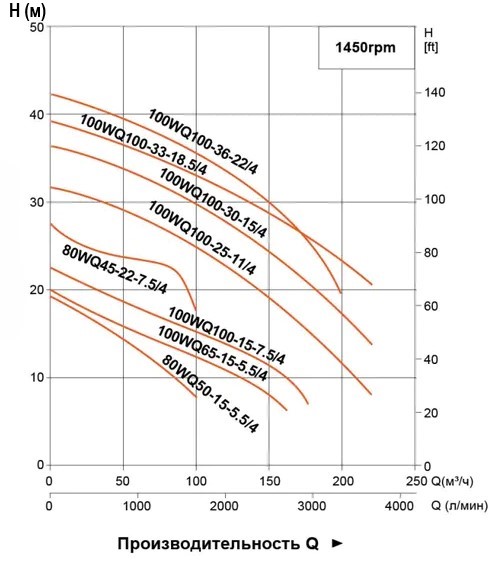

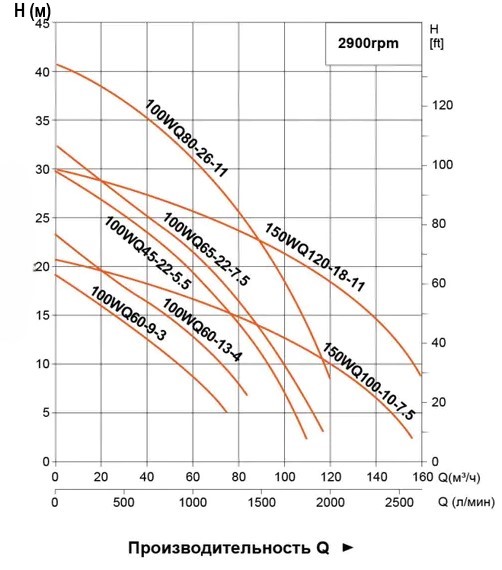

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал | No. | Части | Материал |
| 1 | Кабель | 12 | Подшипник | ||
| 2 | Ручка | AISI304 | 13 | Масляная камера | HT200 |
| 3 | Верхняя крышка | HT200 | 14 | Мех. Уплотнение | |
| 4 | Уплотнительное кольцо | NBR | 15 | Пластина | AISI304 |
| 5 | Торцевая крышка | HT200 | 16 | Уплотнительное кольцо | NBR |
| 6 | Уплотнительное кольцо | NBR | 17 | Крышка цилиндра | HT200 |
| 7 | Пружинная шайба | 65Mn | 18 | Сальник | |
| 8 | Подшипник | 19 | Рабочее колесо | HT200 | |
| 9 | Ротор | 20 | Корпус насоса | HT200 | |
| 10 | Статор | 21 | Основание | HT200 | |
| 11 | Корпус двигателя | HT200 | |||
Габаритный чертеж
| Модель | L | L1 | L2 | L3 | M | H | H1 | H2 | D | D1 | D2 |
| 100WQ60-9-3 | 303 | 180 | 135 | 254 | 18 | 557 | 511 | 125,5 | 100 | 170 | 19 |
| 100WQ60-13-4 | 303 | 180 | 135 | 254 | 18 | 557 | 511 | 125,5 | 100 | 170 | 19 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ФD | ФD1 | N-ΦD2 |
| 100WQ45-22-5.5 | 355 | 310 | 155 | 200 | 18 | 780 | 143 | 609 | 234 | 100 | 170 | 4-Φ19 |
| 100WQ65-22-7.5 | 355 | 310 | 155 | 200 | 18 | 820 | 143 | 639 | 234 | 100 | 170 | 4-Φ19 |
| 100WQ80-26-11 | 343 | 285 | 150 | 200 | 18 | 849 | 143 | 234 | 639 | 100 | 170 | 4-Φ19 |
| 100WQ65-15-5.5/4 | 467 | 373 | 200 | 280 | 18 | 903 | 221 | 722 | 295 | 100 | 170 | 4-Φ19 |
| 100WQ100-15-7.5/4 | 467 | 373 | 200 | 280 | 18 | 903 | 221 | 722 | 295 | 100 | 170 | 4-Φ19 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ΦD | ΦD1 | N-ΦD2 |
| 100WQ100-25-11/4 | 550 | 460 | 230 | 320 | 28 | 1117 | 240 | 758 | 361 | 100 | 180 | 8-Φ19 |
| 100WQ100-30-15/4 | 550 | 460 | 230 | 320 | 28 | 1162 | 240 | 803 | 361 | 100 | 180 | 8-Φ19 |
| 100WQ100-33-18.5/4 | 550 | 460 | 230 | 320 | 28 | 1197 | 240 | 838 | 361 | 100 | 180 | 8-Φ19 |
| 100WQ100-36-22/4 | 550 | 460 | 230 | 320 | 28 | 1197 | 240 | 838 | 361 | 100 | 180 | 8-Φ19 |
