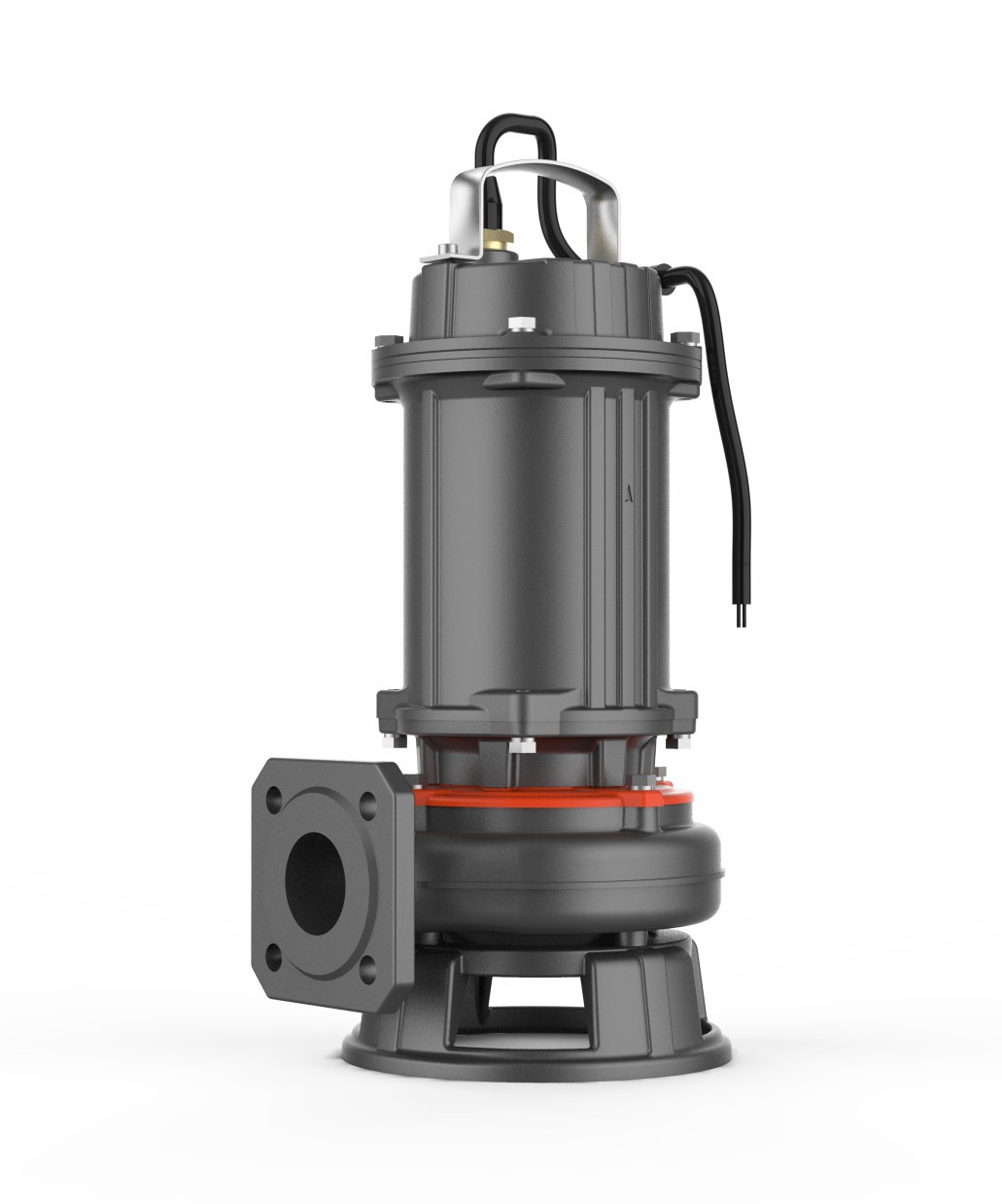

Насосы погружные для сточных вод 50WQ
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренажные системы заводов, строительных площадок и торговых предприятий
- Дренажные системы городских очистных сооружений
- Дренажные системы жилых районов
- Городские проекты
- Осушение заболоченных участков и полив попей в сельском хозяйстве
НАСОС:
- Макс, глубина погружения 10 м
- 0,25 - 4 кВт стандартный корпус насоса PN6 с соединительным шлангом 5,5-7,5кВт, стандартный корпус насоса РN6 с соединительным шлангом, опциональный корпус насоса PN10, без соединительного шланга 11 - 22 кВт, стандартный корпус насоса PN10, без соединительного шланга, опциональный корпус насоса PN6 с соединительным шлангом
- Длина кабеля 10 м (ниже 30 кВт), 8м (30 - 45кBт)
- Макс. температура жидкости +40 oС
- Значение РН жидкости 4-10
- Максимальная плотность жидкости: 1,3х103 кг/м3
- Максимальный размер частиц: 20 – 80 мм
- Поплавковый выключатель: Однофазный
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 50WQ:
- Производительность до 52 м³ /ч;
- Напор до 52 м.
ДВИГАТЕЛЬ:
- Медная обмотка
- Класс изоляции: F
- Категория защиты: IР68
- Защита двигателя: 0,25 – 4 кВт (5,5 кВт и выше для управления шкафом)
- 0,25 - 4 кBт: Звездно-треугольное соединение; 5.5 – 37 кBт: Дельта- соединение; 45 –кВт: Звездно-треугольное соединение
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Напряжение | Мощность мотора | Выходной штуцер | Направляющий фитинг | Макс. подача | Макс. напор | Обороты | Межлопаточный промежуток | |
|---|---|---|---|---|---|---|---|---|---|
| В | кВт | л.с. | м³/ч | м | об/мин | мм | |||
| 50WQ8-16-1.1 | 380 | 1.1 | 1.5 | 2 | 50-50 | 29 | 18 | 2850 | 20 |
| 50WQD8-16-1.1 (F) | 220 | 1.1 | 1.5 | 2 | 50-50 | 29 | 18 | 2850 | 20 |
| 50WQ8-20-1.5 | 380 | 1.5 | 2 | 2 | 50-50 | 25 | 22 | 2850 | 20 |
| 50WQD8-20-1.5 (F) | 220 | 1.5 | 2 | 2 | 50-50 | 25 | 22 | 2850 | 20 |
| 50WQ10-10-0.75 | 380 | 0.75 | 1 | 2 | 50-50 | 26 | 12 | 2850 | 25 |
| 50WQD10-10-0.75 (F) | 220 | 0.75 | 1 | 2 | 50-50 | 26 | 12 | 2850 | 25 |
| 50WQ15-20-2.2 | 380 | 2.2 | 3 | 2 | 50-50 | 40 | 22 | 2850 | 20 |
| 50WQ15-26-3 | 380 | 3 | 4 | 2 | 50-50 | 46 | 28 | 2850 | 20 |
| 50WQ15-40-5.5 | 380 | 5.5 | 7.5 | 2 | 50-50 | 52 | 42 | 2850 | 20 |
| 50WQ20-45-7.5 | 380 | 7.5 | 10 | 2 | 50-50 | 37 | 52 | 2850 | 25 |

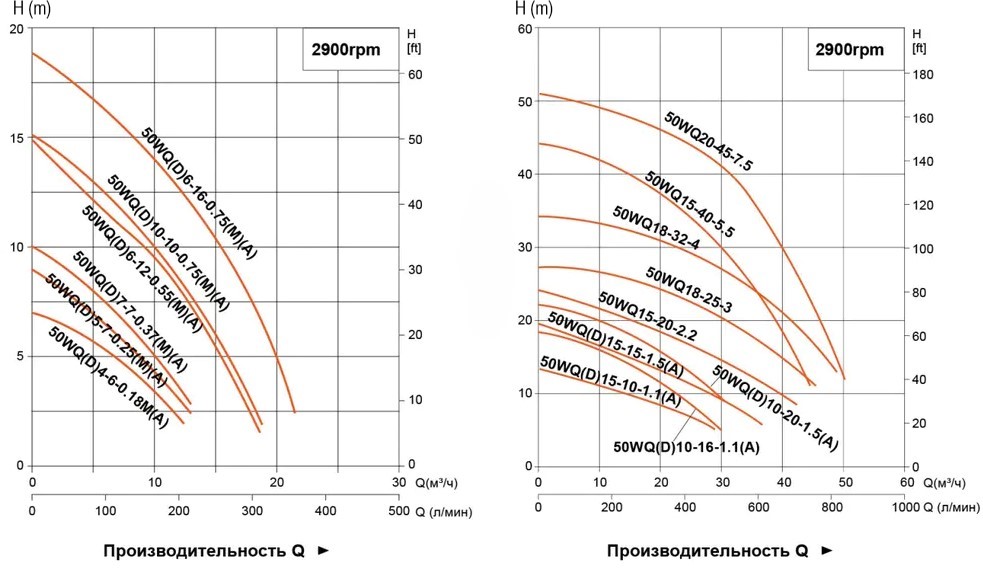

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал | No. | Части | Материал |
| 1 | Кабель | 12 | Подшипник | ||
| 2 | Ручка | AISI304 | 13 | Масляная камера | HT200 |
| 3 | Верхняя крышка | HT200 | 14 | Мех. Уплотнение | |
| 4 | Уплотнительное кольцо | NBR | 15 | Пластина | AISI304 |
| 5 | Торцевая крышка | HT200 | 16 | Уплотнительное кольцо | NBR |
| 6 | Уплотнительное кольцо | NBR | 17 | Крышка цилиндра | HT200 |
| 7 | Пружинная шайба | 65Mn | 18 | Сальник | |
| 8 | Подшипник | 19 | Рабочее колесо | HT200 | |
| 9 | Ротор | 20 | Корпус насоса | HT200 | |
| 10 | Статор | 21 | Основание | HT200 | |
| 11 | Корпус двигателя | HT200 | |||

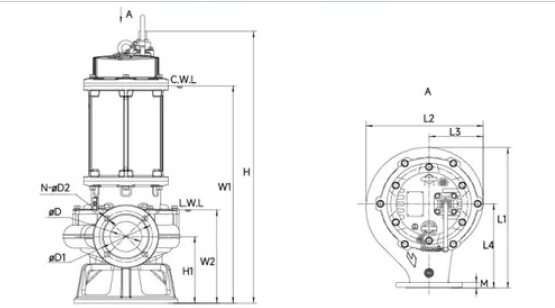

Габаритный чертеж
| Модель | L | L1 | L2 | L3 | M | H | H1 | H2 | D | D1 | D2 |
| 50WQ6-16-0.75 | 214 | 120 | 98 | 186 | 16 | 422 | 374 | 81 | 50 | 110 | 14 |
| 50WQD6-16-0.75(A) | 214 | 120 | 98 | 186 | 16 | 422 | 374 | 81 | 50 | 110 | 14 |
| 50WQ10-10-0.75 | 214 | 120 | 98 | 186 | 16 | 422 | 374 | 81 | 50 | 110 | 14 |
| 50WQD10-10-0.75(A) | 214 | 120 | 98 | 186 | 16 | 422 | 374 | 81 | 50 | 110 | 14 |
| 50WQ10-16-1.1 | 240 | 140 | 100 | 200 | 16 | 460 | 402 | 94,5 | 50 | 110 | 14 |
| 50WQD10-16-1.1(A) | 240 | 140 | 100 | 200 | 16 | 488 | 430 | 94,5 | 50 | 110 | 14 |
| 50WQ15-10-1.1 | 240 | 140 | 100 | 200 | 16 | 460 | 402 | 94,5 | 50 | 110 | 14 |
| 50WQD15-10-1.1(A) | 240 | 140 | 100 | 200 | 16 | 488 | 430 | 94,5 | 50 | 110 | 14 |
| 50WQ10-20-1.5 | 240 | 140 | 100 | 200 | 16 | 460 | 402 | 94,5 | 50 | 110 | 14 |
| 50WQD10-20-1.5(A) | 240 | 140 | 100 | 200 | 16 | 523 | 466 | 94,5 | 50 | 110 | 14 |
| 50WQ15-15-1.5 | 240 | 140 | 100 | 200 | 16 | 460 | 402 | 94,5 | 50 | 110 | 14 |
| 50WQD15-15-1.5(A) | 240 | 140 | 100 | 200 | 16 | 523 | 466 | 94,5 | 50 | 110 | 14 |
| 50WQ15-20-2.2 | 240 | 140 | 100 | 200 | 16 | 496 | 438 | 94,5 | 50 | 110 | 14 |
| Модель | L | L1 | L2 | L3 | M | H | H1 | H2 | D | D1 | D2 |
| 50WQ18-25-3 | 289 | 170 | 122 | 240 | 16 | 530 | 484 | 109,5 | 50 | 110 | 14 |
| 50WQ18-32-4 | 289 | 170 | 122 | 240 | 16 | 530 | 484 | 109,5 | 50 | 110 | 14 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ФD | ФD1 | N-ΦD2 |
| 50WQ15-40-5.5 | 335 | 310 | 155 | 200 | 20 | 767 | 144 | 584 | 221 | 50 | 110 | 4-Φ14 |
| 50WQ20-45-7.5 | 335 | 310 | 155 | 200 | 20 | 809 | 144 | 626 | 221 | 50 | 110 | 4-Φ14 |
| 50WQ20-55-11 | 372 | 304 | 158 | 220 | 20 | 854 | 166 | 239 | 697 | 50 | 110 | 4-Φ14 |
| 50WQ30-50-11 | 372 | 304 | 158 | 220 | 20 | 854 | 166 | 239 | 697 | 50 | 110 | 4-Φ14 |
| 50WQ20-70-15 | 372 | 304 | 158 | 220 | 20 | 894 | 166 | 239 | 737 | 50 | 110 | 4-Φ14 |
| 50WQ30-65-15 | 372 | 304 | 158 | 220 | 20 | 894 | 166 | 239 | 737 | 50 | 110 | 4-Φ14 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ΦD | ΦD1 | N-ΦD2 |
| 50WQ20-80-18.5 | 419 | 340 | 174 | 250 | 20 | 1106 | 166 | 254 | 764 | 50 | 165 | 4-Φ19 |
| 50WQ30-75-18.5 | 419 | 340 | 174 | 250 | 20 | 1106 | 166 | 254 | 764 | 50 | 165 | 4-Φ19 |
| 50WQ20-90-22 | 386 | 333 | 174 | 250 | 20 | 1111 | 166 | 254 | 764 | 50 | 165 | 4-Φ19 |
| 50WQ30-85-22 | 419 | 340 | 174 | 250 | 20 | 1106 | 166 | 254 | 764 | 50 | 165 | 4-Φ19 |
