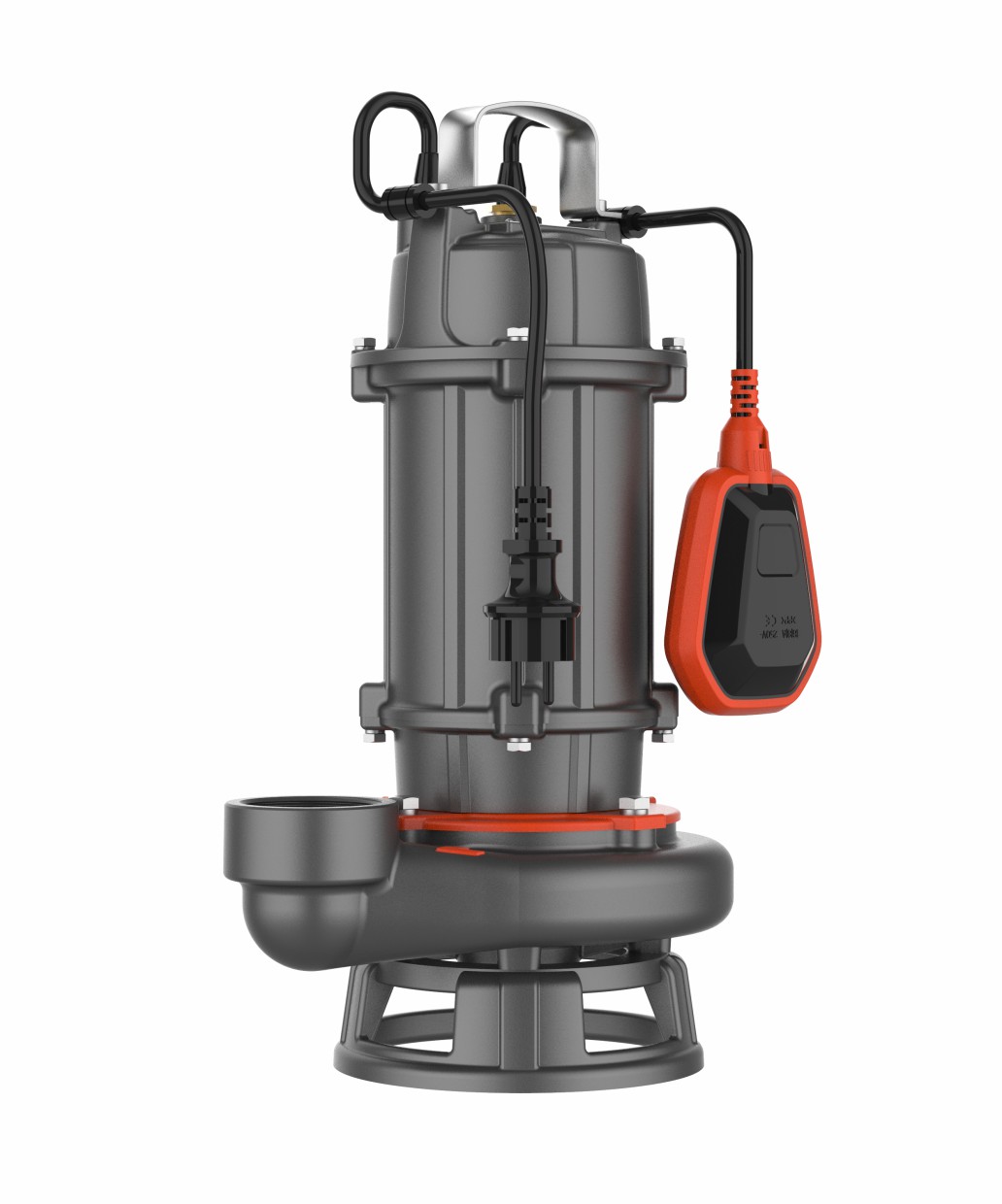

Насосы погружные для сточных вод WQT

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Отвод сточных вод на строительных площадках и коммерческих объектах
Дренажная система на муниципальных очистных сооружениях
Дренажная станция в жилых кварталах
Муниципальные проекты
Осушение заболоченных участков и орошение попей в сельской местности

НАСОС:

Длина кабеля стандартная, 10 м
Все детали электрофорез
Высокопрочная режущая система
Соединение со шлангом, трубами или быстроразъемными соединениями
Двухстороннее механическое уплотнение
Сварной вал из нержавеющей стали
Плотность жидкости ≤1,2x10³ кг/м³
Температура жидкости: 0-40 ^оС
Значение рН жидкости 4-10
Максимум глубина погружения 10 м

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WQT:

Производительность до 76 м³ /ч;
Напор до 25 м.

ДВИГАТЕЛЬ:

Ток 220В/50Гц 380В/50Гц
Рабочий режим S1
Медная обмотка
Класс изоляции: F
Класс защиты IP68

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Напряжение	Обороты	Макс. Подача	Макс. Напор	Мощность		Выходной	Направляющий	Поплавковый
Модель	В	об/мин	м³ /ч	м	кВт	л.с.	штуцер (дюйм)	фитинг	выключатель
50WQD10-7-0.75TM(A)/QG	220	2850	14	14	0.75	1	2	нет (насос с резьбовым коннектором)	да
50WQ10-7-0.75TM/QG	380		14	14	0.75	1	2
50WQD10-10-1.1TM(A)/QG	220		16	17	1..1	1.5	2		да
50WQ10-10-1.1TM/QG	380		16	17	1..1	1.5	2
50WQD15-9-1.1T(A)/QG	220		28	14	1..1	1.5	2	50-50	да
50WQ15-9-1.1T/QG	380		28	14	1..1	1.5	2	50-50
50WQ25-9-1.5T/QG	380		32	16	1.5	2	2	50-50
80WQ40-6-1.5T/QG	380		48	17	1.5	2	3	80-80
50WQ25-13-2.2T/QG	380		37	20	2.2	3	2	50-50
80WQ40-9-2.2T/QG	380		56	21	2.2	3	3	80-80
80WQ40-12-3T/QG	380		68	21	3	4	3	80-80
80WQ50-13-4T/QG	380		76	25	4	5.5	3	80-80

Конструктивные особенности насоса

Все литые детали обработаны электрофорезом;
Высокопрочная режущая система;
Двухстороннее механическое уплотнение;
Cварной вал из нержавеющей стали.

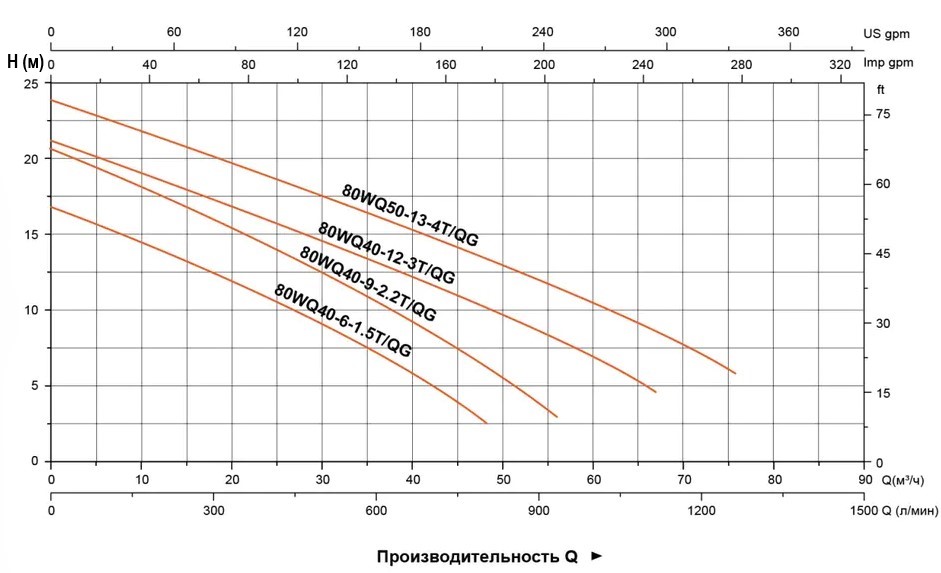

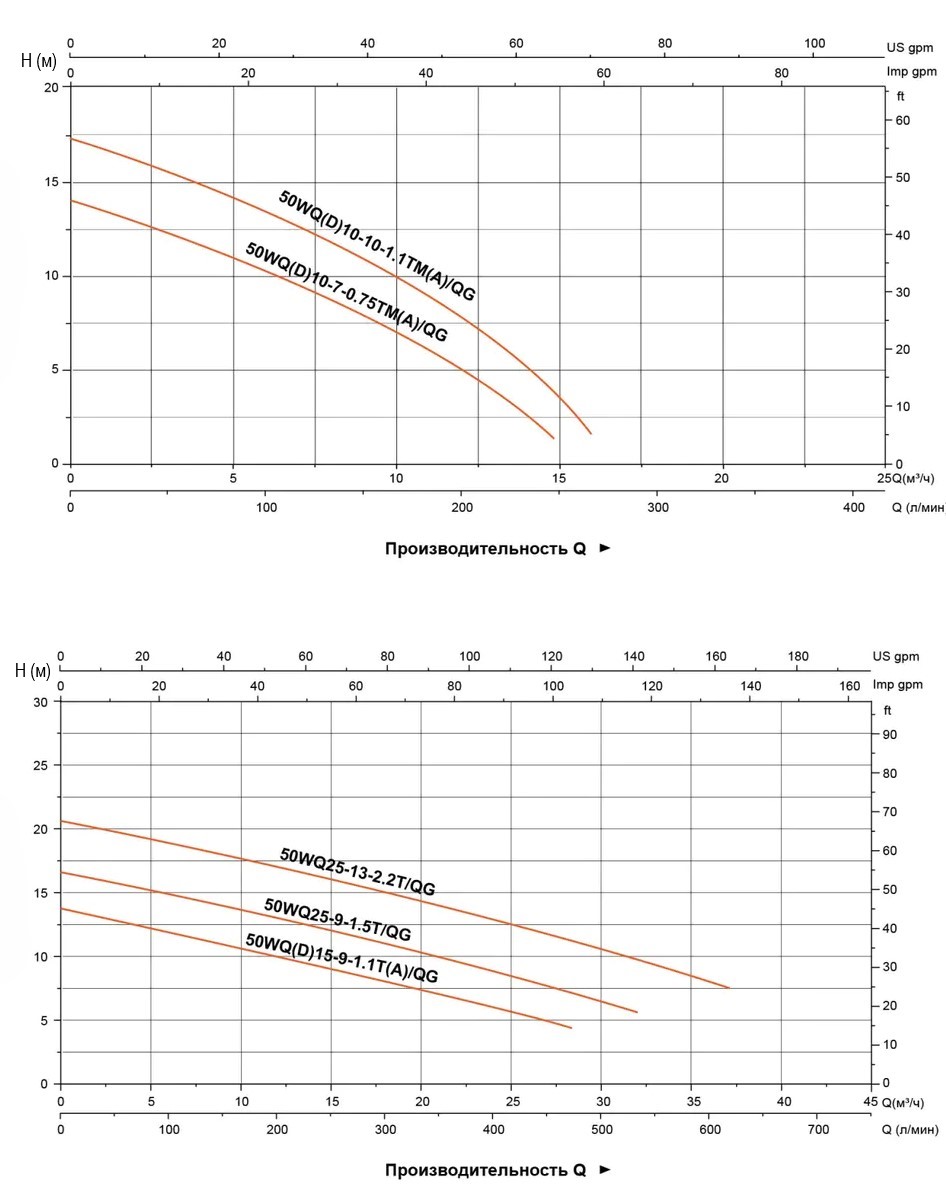

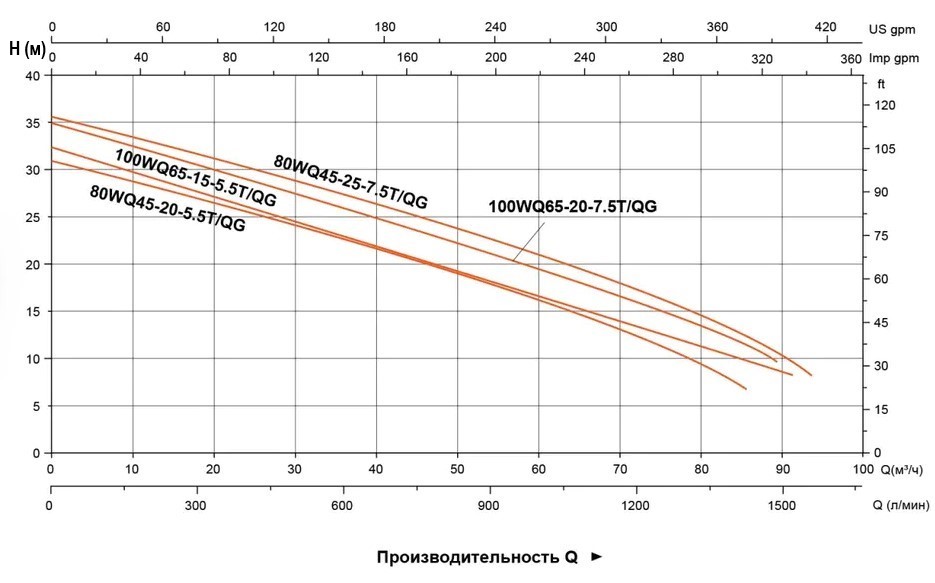

Кривая гидравлической характеристики

emh10

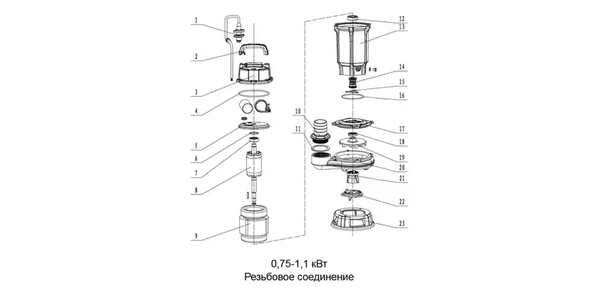

Используемые материалы

No.	Части	Материал
1	Кабель	PP-GF10-пластик
2	Ручка	Чугун марки НТ200
3	Верхняя Крышка
4	Уплотнительное кольцо	Резина NBR
5	Торцевая крышка	Чугун марки НТ200
6	Пружинная шайба	Сталь марки 65Мп
7	Подшипник	0.75кВт.6202/1.1кВт:6203
8	Ротор	Вал: AISI 304 + Сталь марки 45
9	Статор
10	Соединитель	Чугун марки НТ200
11	Резиновая прокладка	Резина NBR
12	Подшипник	0.75кВт.6203/1.1хВт:6204
13	Корпус двигателя	Чугун марки НТ200
14	Механическое уплотнение	Q202/B6AV2P1F1F1
15	Прижимная пластина	AISI 304
16	Уплотнительное кольцо	Резина NBR
17	Крышка цилиндра	Чугун марки НТ200
18	Масляное уплотнение	Резина NBR
19	Рабочее колесо	Чугун марки НТ200
20	Корпус насоса	Чугун марки НТ200
21	Режущий инструмент	9Cr18
22	Неподвижная режущая сторона	9Cr18
23	Опора	Чугун марки НТ200

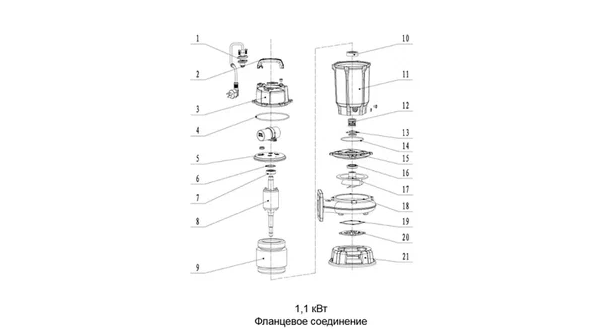

No.	Части	Материал
1	Кабель
2	Ручка	PP-GF10-пластик
3	Верхняя Крышка	Чугун марки НТ200
4	Уплотнительное кольцо	Резина NBR
5	Торцевая крышка	Чугун марки НТ200
6	Пружинная шайба	Сталь марки 65Мп
7	Подшипник	6203
8	Ротор	Вал AISI 304 + Сталь марки 45
9	Статор
10	Подшипник	6204
11	Корпус двигателя	Чугун марки НТ200
12	Механическое уплотнение	Q202/B6AV2P1F1F1
13	Прижимная пластина	AISI 304
14	Уплотнительное кольцо	Резина NBR
15	Крышка цилиндра	Чугун марки НТ200
16	Масляное уплотнение	Резина NBR
17	Рабочее колесо	Чугун марки НТ200
18	Корпус насоса	Чугун марки НТ200
19	Бумажная прокладка	Ячменная бумага Highland
20	Неподвижная режущая сторона	9Cr18
21	Опора	Чугун марки НТ200

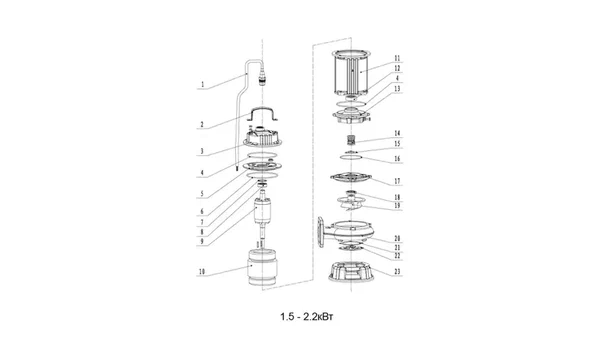

No.	Части	Материал
1	Кабель
2	Ручка	AISI 304
3	Верхняя Крышка	Чугун марки НТ200
4	Уплотнительное кольцо	Резина NBR
5	Торцевая крышка	Чугун марки НТ200
6	Уплотнительное кольцо	Резина NBR
7	Пружинная шайба	Сталь марки 65Мп
8	Подшипник	6203
9	Ротор	Вал AISI 304 Сталь марки 45
10	Статор
11	Корпус двигателя	Чугун марки НТ200
12	Подшипник	2.2 Вт:6305/1.5кВт.6204
13	Масляная камера	Чугун марки НТ200
14	Механическое уплотнение	Q202/86AV2P1F1F1
15	Прижимная пластина	AISI 304
16	Уплотнительное кольцо	Резина NBR
17	Крышка цилиндра	Чугун марки НТ200
18	Масляное уплотнение	Резина NBR
19	Рабочее колесо	9Cr18
20	Корпус насоса	Чугун марки НТ200
21	Бумажная прокладка	Ячменная бумаra Highland
22	Неподвижная режущая сторона	9Cr18
23	Onopa	Чугун марки НТ200

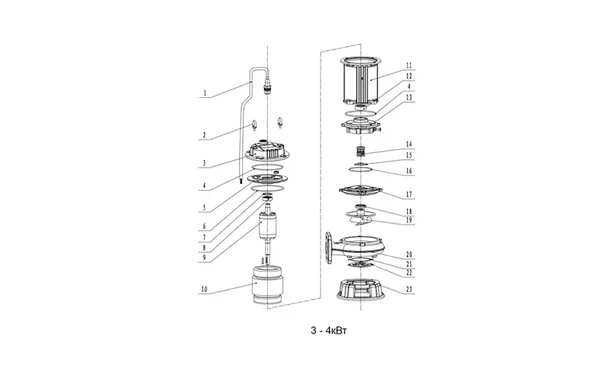

emh2

No.	Части	Материал
1	Кабель
2	Ручка	AISI304
3	Верхняя Крышка	HT200
4	Уплотнительное кольцо	NBR
5	Торцевая крышка	HT200
6	Уплотнительное кольцо	NBR
7	Волновая пружинная шайба	65Mn
8	Подшипник	6304
9	Ротор	Shaft:2Cr13
10	Статор
11	Корпус двигателя	HT200
12	Подшипник	6306
13	Масляная камера	HT200
14	Механическое уплотнение	Q2O2/B6AV2P1F1F1
15	Прижимная пластина	AISI304
16	Уплотнительное кольцо	NBR
17	Крышка цилиндра	HT200
18	Масляное уплотнение
19	Рабочее колесо	9Cr18
20	Корпус насоса	HT200
21	Бумажная прокладка	Highland barley paper
22	Неподвижная режущая сторона	9Cr18
23	Опора	HT200

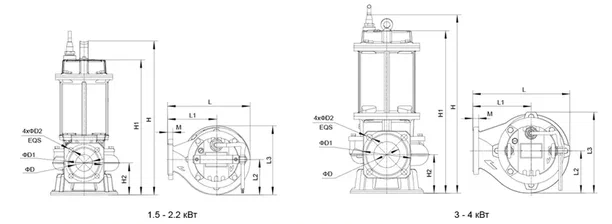

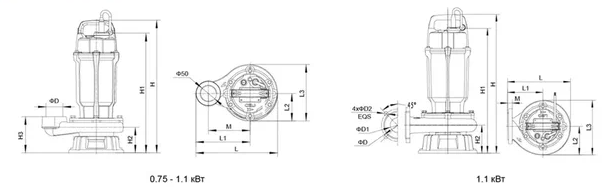

Габаритный чертеж

Модель	L	L1	L2	L3	M	H	H1	H2	D	D1	D2
50WQD10-7-0.75TM(A)/QG	245	163	82,5	169	125	397,5	358	76	50	/	/
50WQ10-7-0.75TM/QG	245	163	82,5	169	125	397,5	358	76	50	/	/
50WQD10-10-1.1TM(A)/QG	268	168	100	200	133	453,5	407,5	90	50	/	/
50WQ10-10-1.1TM/QG	268	168	100	200	133	453,5	407,5	90	50	/	/
50WQD15-9-1.1T(A)/QG	245,5	145	100,5	206	16	470,5	437,5	94,5	50	110	14
50WQ15-9-1.1T/QG	245,5	145	100,5	206	16	470,5	437,5	94,5	50	110	14

Модель	L	L1	L2	L3	M	H	H1	H2	D	D1	D2
50WQ25-9-1.5T/QG	245,5	145	106	206	16	457	399,5	94,5	50	110	14
80WQ40-6-1.5T/QG	272,5	160	117	229	18	472,5	415	110	80	150	19
50WQ25-13-2.2T/QG	245,5	145	106	206	16	493	437,5	94,5	50	110	14
80WQ40-9-2.2T/QG	272,5	160	117	229	18	509	453	110	80	150	19
80WQ40-12-3T/QG	298	179	130	248,5	18	544	498,5	118	80	150	19
80WQ50-13-4T/QG	298	179	130	248,5	18	544	498,5	118	80	150	19

Упаковочные данные

Модель	Вес		Размеры упаковки
Модель	Нетто (кг)	Брутто (кг)	мм
50WQD10-7-0.75TM(A)/QG	16.1	19.5	494х269х214
50WQ10-7-0.75TM/QG	15.4.	18.8	494х269х214
50WQD10-10-1.1TM(A)/QG	21.6	25.5	544х269х244
50WQ10-10-1.1TM/QG	20.2	24.1	544х269х244
50WQD15-9-1.1T(A)/QG	22.5	28.3	544х269х244
50WQ15-9-1.1T/QG	21.1	26.8	544х269х244
50WQ25-9-1.5T/QG	25	30.7	544х269х244
80WQ40-6-1.5T/QG	27.6	35.53	604х289х249
50WQ25-13-2.2T/QG	29.3	35.27	604х269х244
80WQ40-9-2.2T/QG	31.9	39.83	604х289х249
80WQ40-12-3T/QG	43.6	53.52	744х324х289
80WQ50-13-4T/QG	46.2	56.12	744х324х289
