Муфта SW

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Описание товара:

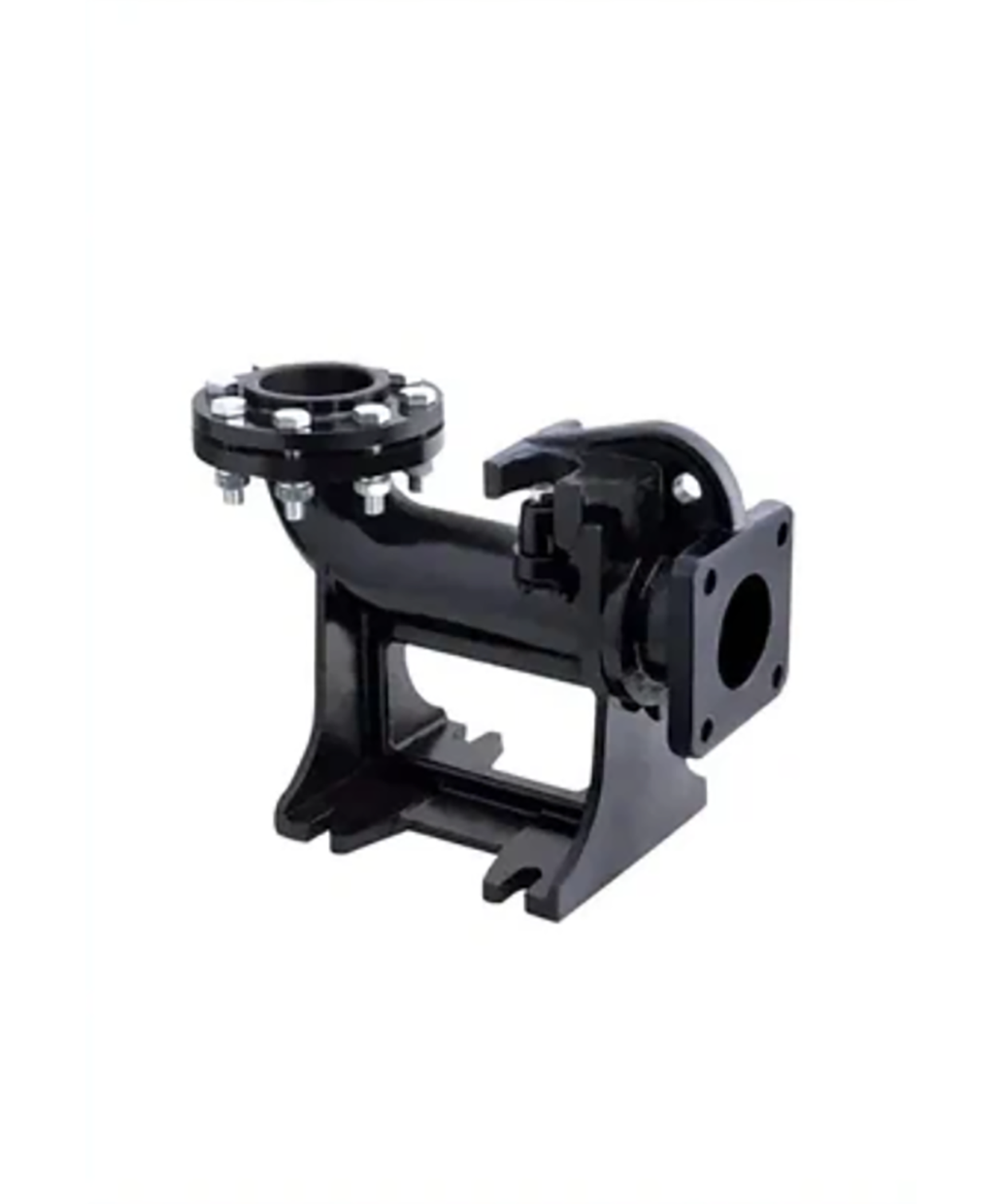

Автоматическая трубная муфта (АТМ) предназначена для соединения канализационных насосов с трубопроводами и облегчает установку погружных насосов на напорных трубах. Она подходит для работы с грязной водой и бытовыми стоками, устанавливается в канализационных системах, используется при стационарном погружном монтаже насосов.

Муфты обеспечивают быстрое, надежное, полностью герметичное соединение насоса с трубой, не требуют при установке дополнительного оборудования и инструментария. АТМ идеально совместимы с погружными канализационными насосами LEO серий SWE, SWU, SWP, WQ достаточно только выбрать такой же типоразмер как и у насоса.

КОМПЛЕКТАЦИЯ:

Фланцевое колено с лапой;
Ведомый крюк;
Ответный фланец;
Верхний держатель с креплением для направляющих труб;
Комплект крепежных элементов.

Анкерные болты, направляющие штанги в комплект поставки не входят.

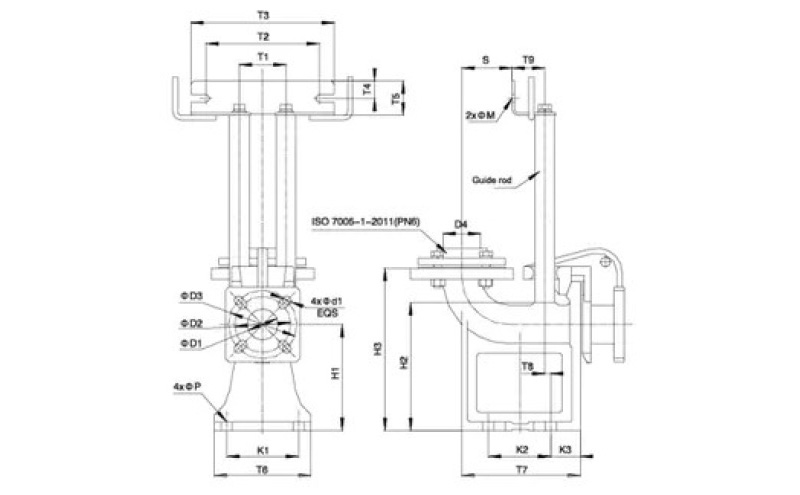

Габаритный чертеж

Модель	D1	D2	D3	D4	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	K3	H1	H2	H3	S	M	P	d1
SW50-50(PN6)	50	90	110	G2	75	182	230	28	55	165	190	12	52,5	115	100	45	170	205	260	80,5	12	18	14
SW65-65(PN6)	65	-	130	G2.5	85	182	230	28	55	190	210	17	59	145	120	45	175	220	270	89	12	18	14
SW80-80(PN6)	80	-	150	G3	85	182	230	28	55	220	242	27	59	175	160	41	190	246	290	115	12	18	18
SW100-100(PN6)	100	170	-	-	100	182	250	28	55	220	350	38	59	169	266	41	230	305	360	135	14	22	19
SW100-100(PN10)	100	-	180	-	100	182	250	28	55	220	350	38	59	169	266	41	230	305	360	135	14	22	19
SW150-150(PN6)	150	225	-	-	100	182	250	28	55	330	460	40	59	280	340	57	275	380	447	191	14	22	19
SW150-150(PN10)	150	-	240	-	100	182	250	28	55	330	460	40	59	280	340	57	275	380	447	191	14	22	22
