XST40

Стандартные центробежные насосы XST32

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

В системах пожаротушения;
Циркуляция и подача чистой химически неагрессивной воды и других жидкостей;
Водоснабжение и ирригация;
Системы кондиционирования: циркуляция охлаждающей воды.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Химически неагрессивная чистая вода и другие жидкости;
Температура перекачиваемой жидкости: -10°C - +85°C;
Диапазон подачи: 0 – 27 м³ /ч;
Максимальная температура окружающей среды: +40°C;
Максимальное давление: до 12 Бар;
Вращение насоса против часовой стрелки, если смотреть со стороны всасывающего патрубка.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XST 32:

Производительность до 27 м³ /ч;
Напор до 95 м.

ДВИГАТЕЛЬ:

Двигатель закрытый, обдуваемый;
Встроенная термозащита;
Класс изоляции F;
Класс защиты: IP 55;
Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность		Q (м3/ч)	0	6	9	15	18	24	27
	кВт	л.с.	Q (л/мин)	0	100	150	250	300	400	450
32-125/7*∆	0.75	1	H (m)	17.5	16.7	15	12	9
32-125/11*∆	1.1	1.5		22	21	20.2	17	15	9
32-160/15*∆	1.5	2		24	23.7	22.5	19.5	16.2
32-160/22*∆	2.2	3		31	29.6	29	25.5	22.5	15
32-160/30*∆	3	4		34.5	33.5	33	29	26.5	20	16.5
32-200/30*	3	4		43.2	42	40.5	35.2	32.2	24.6	19.8
32-200/40*	4	5.5		52	50.5	50	45	41.9	35	30.3
32-250/55*	5.5	7.5		79	74.7	71.8	63	56	37.5
32-250/75*	7.5	10		95	92	89	82	75	57.8

* - Рабочее колесо из AISI304

∆ - Насосы имеющие одно и трехфазное исполнение. Без маркировки, только трехфазное исполнение.

Центробежные насосы «LEO» серии XST 32 выпускаются известным мировым производителем. Предназначены для перекачивания воды и других жидких сред, без содержания механических и химически агрессивных примесей. Данная модель обеспечивает производительность до 27 м³ /ч и напор до 95 метров.

Насос центробежный моноблочный «LEO» XST 32 применяется в системах:

водоснабжения;
полива;
кондиционирования и вентиляции;
пожаротушения;
промышленного оборудования.

Могут устанавливаться в коттеджах, офисных и административных зданиях, на фермах и производственных объектах.

Основные характеристики

Насос центробежный моноблочный «LEO» XST 32 изготовлен из качественных материалов и комплектующих. К основным преимуществам насосов «LEO» XST 32 относятся:

высокая производительность;
широкий диапазон допустимых температур рабочей среды: от -10°C до +85°C;
функциональность и широкий спектр применения;
простота подключения и технического обслуживания;
длительный срок эксплуатации;
двухлетняя гарантия от производителя.

Все выпущенные насосы проходят контроль, производятся различные виды испытаний и сертификация. В комплект поставки входит техническая документация и подробная пользовательская инструкция. Установка должна осуществляться опытными рабочими с соблюдением нормативных требований.

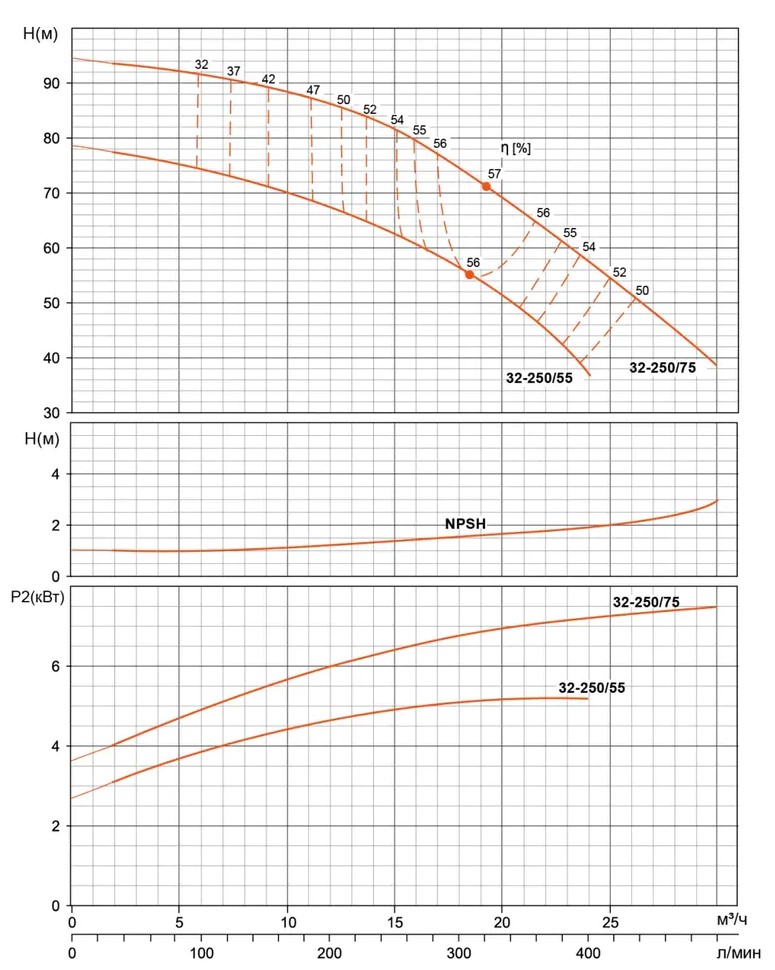

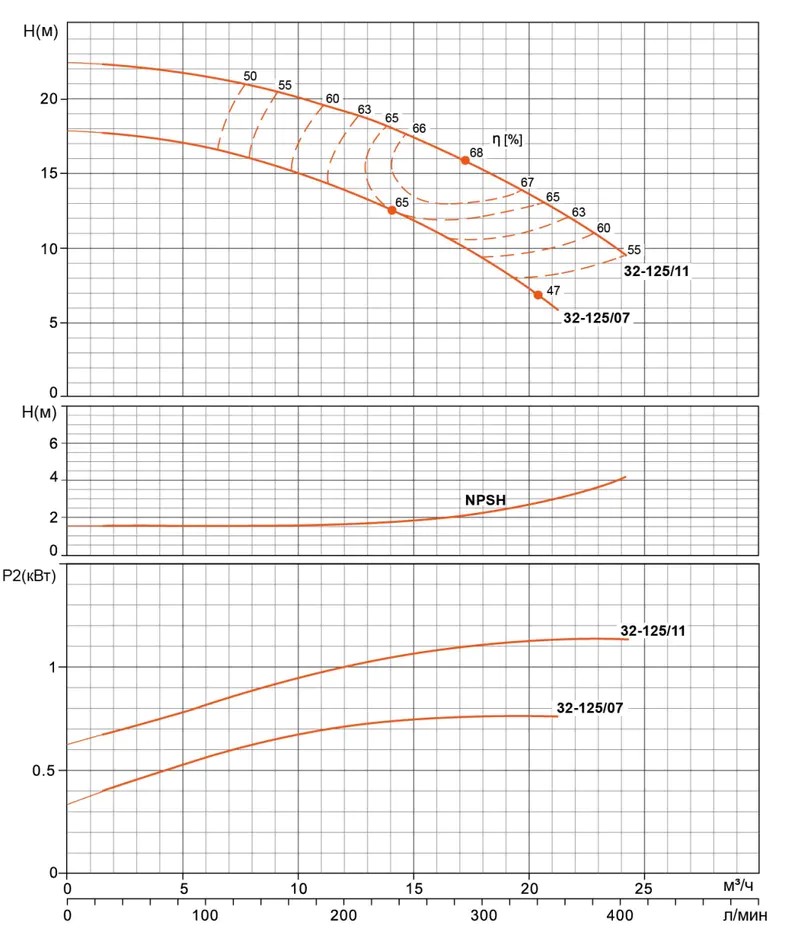

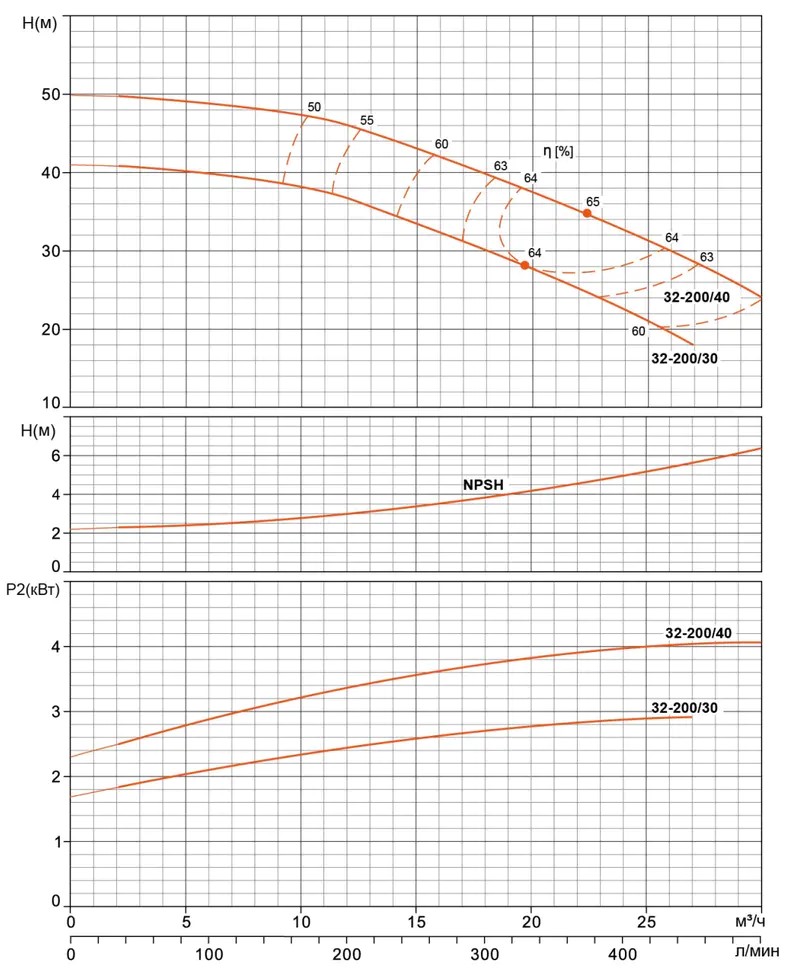

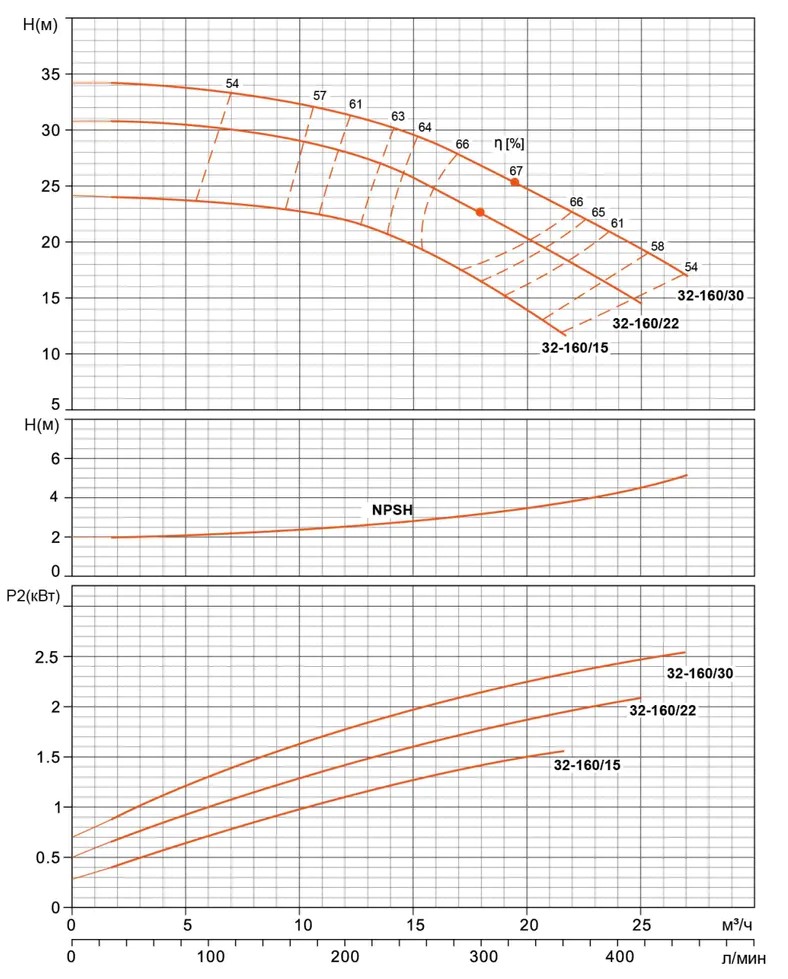

Кривая гидравлической характеристики

Используемые материалы

No.	Части	Материал
1	Корпус насоса	HT200
2	Рабочее колесо	HT200 / 06Cr19Ni10
3	Механическое уплотнение
4	Уплотнительное кольцо	NBR
5	Суппорт насоса	HT200
6	Крышка вентилятора	08F
7	Вентилятор	PP
8	Задняя крышка	ZL102
9	перекрывающая коробка	ABS
10	Суппорт	HT200
11	Статор
12	Подшипник
13	Ротор
14	Подшипник
15	Сальник

No.	Части	Материал
1	Корпус насоса	HT200
2	Уполтнительное кольцо	NBR
3	Рабочее колесо	HT200 / 06Cr19Ni10
4	Механическое уплотнение
5	Защитная пластина	06Cr19Ni10
6	Суппорт насоса	HT200
7	Вал	45/06Cr19Ni10
8	Электродвигатель

Конструктивные особенности:

Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
Фланцы в соответствии с UNI2236 и DIN2532
Ответные фланцы по запросу, под заказ
Крыльчатка из чугуна или нержавеющей стали
Смазка перекачиваемой жидкостью
Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)

Размеры фланцев

Схема установки

(для насосов с мощностью двигателя по 7,5 кВт включительно)

Модель	DNM	DNA	a	h2	w	x	B1	c	h1	m	m1	n	n1	s	B	H	L	K
XST32-125/7	32	50	80	140	223	113	50	12	112	100	70	190	140	15	197	278	427	85
XSTm32-126/7						123
XST32-125/11						113
XSTm32-125/11						123
XST32-160/15				160	231	116		16	132			240	190	14	242	318	428	95
XSTm32-160/15						123
XST32-160/22						116
XSTm32-160/22					266	141											498
XST32-160/30						130
XSTm32-160/30						141
XST32-200/30				180	258	127		12	160					15	248	366	489
XST32-200/40
XST32-250/55			154	198	263	179	60	15				272	212		308	384	614
XST32-250/75																	636
