УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Химически неагрессивная чистая вода и другие жидкости;
  • Температура перекачиваемой жидкости: -10°C - +85°C;
  • Диапазон подачи: 0 – 48 м³ /ч;
  • Максимальная температура окружающей среды: +40°C;
  • Максимальное давление: до 12 Бар;
  • Вращение насоса против часовой стрелки, если смотреть со стороны всасывающего патрубка.

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • В системах пожаротушения;
  • Циркуляция и подача чистой химически неагрессивной воды и других жидкостей;
  • Водоснабжение и ирригация;
  • Системы кондиционирования: циркуляция охлаждающей воды.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XST 40:

  • Производительность до 48 м³ /ч;
  • Напор до 82 м.

ДВИГАТЕЛЬ:

  • Двигатель закрытый, обдуваемый;
  • Встроенная термозащита;
  • Класс изоляции F;
  • Класс защиты: IP 55;
  • Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.

УСЛОВИЯ ГАРАНТИИ:

  • От 2 лет.

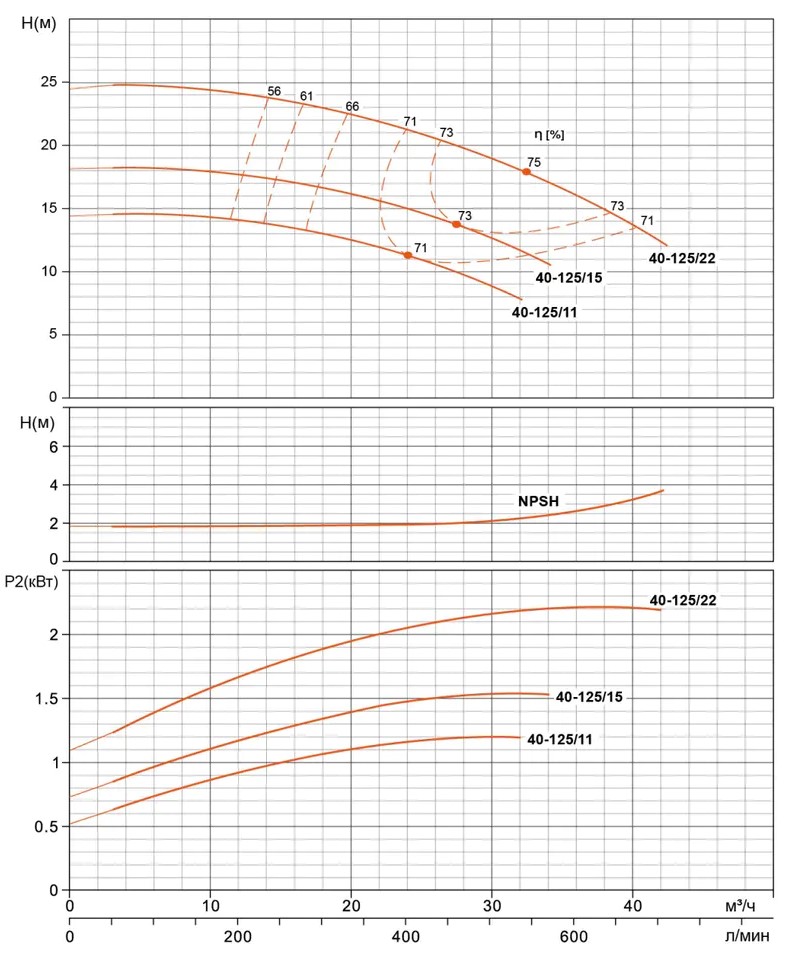

Кривая гидравлической характеристики

Технические параметры

МодельМощность Q (м3/ч)0182427364248
  кВт л.с. Q (л/мин) 0 300 400 450 600 700 800
40-125/11∆ 1.1 1.5 H (m) 14.7 13 11.5 10.1
40-125/15∆ 1.5 2 18.1 17 15 13.9
40-125/22∆ 2.2 3 24.5 23.2 21.5 20.2 16 12
40-160/30 3 4 31.8 29 27.5 26.3 21.5 17.5
40-160/40 4 5.5 38 36 34 33 28.5 25 20.1
40-200/55* 5.5 7.5 44 42 40 38 32 27
40-200/75* 7.5 10 55 52 49 48 42 37 32
40-250/92* 9.2 12.5 64 59 56.5 55 49.5 45 39.8
40-250/110* 11 15 72 67.5 65 63.5 57.5 52.2 47
40-250/150* 15 20 82 79 77.3 76.5 71 66 60.5



* - Рабочее колесо из AISI304, ** - Двойное рабочее колесо из AISI304

∆ - Насосы имеющие одно и трехфазное исполнение. Без маркировки, только трехфазное исполнение

Используемые материалы



Конструктивные особенности:

  • Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
  • Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
  • Фланцы в соответствии с UNI2236 и DIN2532
  • Ответные фланцы по запросу, под заказ
  • Крыльчатка из чугуна или нержавеющей стали
  • Смазка перекачиваемой жидкостью
  • Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)

Размеры фланцев

Схема установки

(для насосов с мощностью двигателя по 7,5 кВт включительно)

Схема установки

(для насосов с мощностью двигателя выше 7,5 кВт)
