Насосы погружные для сточных вод 80SWE
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренаж сточных вод из резервуара, очистного резервуара и канализационного резервуара на водоочистной станции
- Дренаж сточных вод, содержащих волокнистые добавки, с кожевенной фабрики и фабрики по переработке пищевых продуктов
- Отведение сточных вод накопление воды, септики, фермы
- Откачка сточных вод из отелей, ресторанов, школ и общественных зданий
НАСОС:
- Открытое вихревое рабочее колесо, подходит для жидкостей, содержащих примеси и длинноволокнистые вещества
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 'С
- Значение рН жидкости 4-10
- Макс. глубина погружения 10 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 80SWE:
- Производительность до 83 м³ /ч;
- Напор до 23 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипник шарикового типа.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Ном. подача (м³/ч) | Макс. подача (м³/ч) | Ном. напор (м) | Макс. напор (м) | Размер твердых частиц (мм) | |
|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | |||||||
| 80SWE40-9-2.2L | 2.2 | 3 | 80(3") | 40 | 69.5 | 9 | 17 | 30 |
| 80SWE40-13-3L | 3 | 4 | 80(3") | 40 | 76 | 13 | 21 | 30 |
| 80SWE40-18-4L | 4 | 5.5 | 80(3") | 40 | 83 | 18 | 23 | 30 |

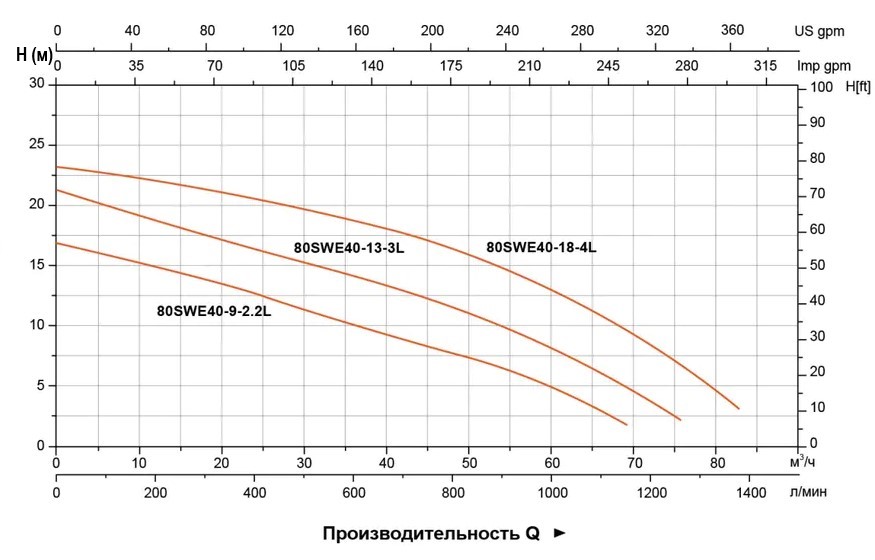

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Высокоэффективное, стойкое к засорам канальное рабочее колесо;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Сальник | |
| 10 | Мех.Уплотнение |
Верхний: Карбид кремния - Графит |
| 11 | Подшипник | |
| 12 | Ротор | |
| 13 | Статор |
Габаритный чертеж
| Модель | L1 (MM) | L2 (MM) | L3 (MM) | L4 (MM) | H (MM) | H1 (MM) | D (MM) | D1 (MM) | D2 (MM) | M (MM) |
| 80SWE40-9-2.2L | 265 | 223 | 112 | 160 | 557 | 86 | 80 | 150 | 18 | 16 |
| 80SWE40-13-3L | ||||||||||
| 80SWE40-18-4L |
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20`TEU) |
| 80SWE40-9-2.2L | 43,6 | 924 | 284 | 363 | 294 |
| 80SWE40-13-3L | 54,4 | 874 | 284 | 363 | 316 |
| 80SWE40-18-4L | 55,7 | 874 | 284 | 363 | 316 |
