Стандартный центробежный насос из нержавеющей стали XZS80
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Водоснабжение: фильтрация и перекачивание воды на гидротехнических сооружениях, региональное водоснабжение и повышение давления в центральной магистрали;
- Промышленное повышение давления: система водоснабжения, система фильтрации;
- Промышленное водоснабжение: система отопления, система охлаждения, кондиционирование воздуха, транспортировка легкой кислоты и щелочной жидкости;
- Водоподготовка: системы дистилляции, сепараторы, бассейны;
- Сельскохозяйственное орошение, нефтехимическая промышленность, медицина и т.п.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая, негорючая и невзрывоопасная жидкость, не содержащая твердых и волокнистых частиц;
- Температура перекачиваемой жидкости: -15°C - +80°C;
- Температура окружающей среды: -15°C - +40°C;
- Максимальное рабочее давление в насосной части: 10 Бар;
- Высота монтажа: до 1000 метров над уровнем моря;
- Показатель кислотности жидкости: PH 3-9.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XZS80:
- Производительность до 114 м³ /ч;
- Напор до 57.5 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый, с воздушным охлаждением;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 24 | 27 | 30 | 36 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GB5662 Стандартный | EN733 Стандартный | кВт | л.с. | Q (л/мин) | 0 | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 |
| XZS80-65-125/30 | - | 3 | 4 | H (m) | 22.5 | 20 | 19.5 | 19 | 18.5 | 17.5 | 16 | 13 | 9 | |||
| XZS80-65-125/40 | - | 4 | 5.5 | 25.5 | 23 | 22.5 | 22 | 21.5 | 20.5 | 20 | 17 | 13.5 | ||||
| XZS80-65-160/55 | - | 5.5 | 7.5 | 33 | 29.5 | 29 | 28.5 | 28 | 27 | 26 | 24 | 20 | ||||
| XZS80-65-160/75 | - | 7.5 | 10 | 39 | 36 | 35 | 34.5 | 34 | 33.5 | 32.5 | 29 | 24 | ||||
| XZS80-50-200/92 | - | 9.2 | 12.5 | 53 | 48 | 47.5 | 46.5 | 44.5 | 39.5 | 34 | ||||||
| XZS80-50-200/110 | - | 11 | 15 | 57.5 | 53 | 51 | 50.5 | 50 | 47 | 41 | ||||||
| - | XZS80-65-125/75 | 7.5 | 10 | 29 | 27.5 | 26.5 | 25.5 | 23.5 | 21.5 | 17.5 | 13 | 12 | ||||
| - | XZS80-65-160/92 | 9.2 | 12.5 | 33 | 31 | 30 | 28 | 26 | 23 | |||||||
| - | XZS80-65-160/110 | 11 | 15 | 38.5 | 36 | 35 | 33 | 31 | 28 | |||||||

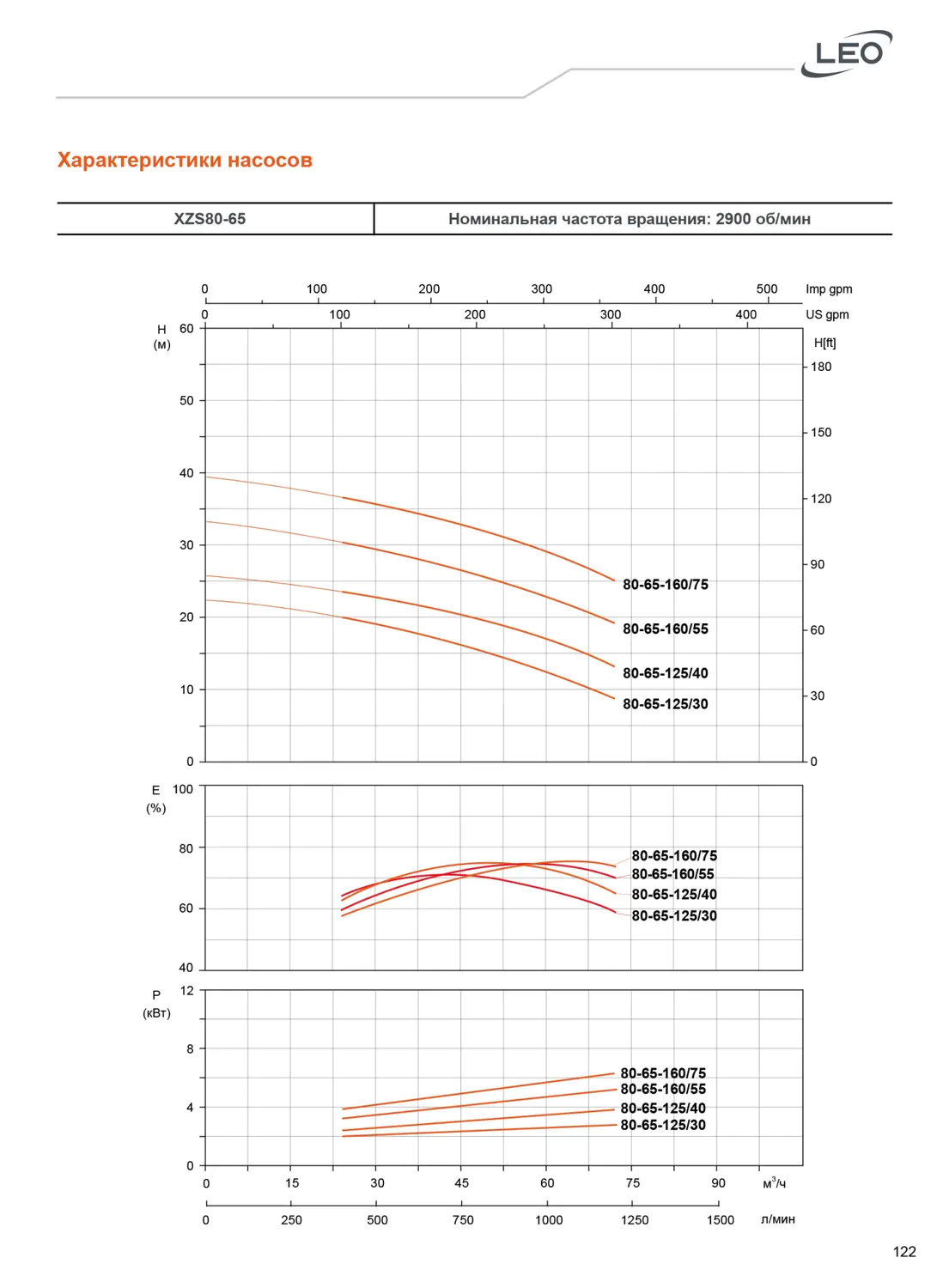

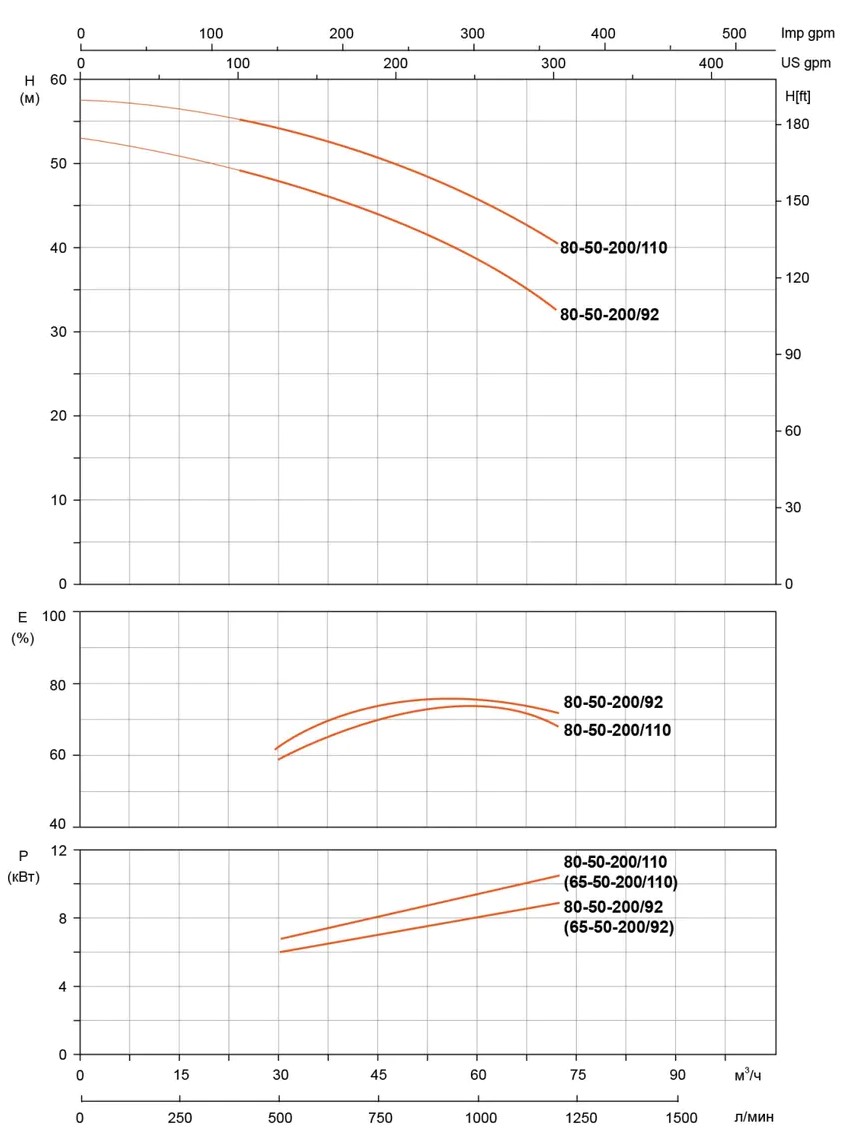

Кривая гидравлической характеристики
Используемые материалы
1.1кВт ~ 7.5кВт
| No. | Часть | Материал | No. | Часть | Материал |
| 1 | Корпус насосной части | AISI 304 | 11 | Крыльчатка вентилятора | PP |
| 2 | Рабочее колесо | AISI 304 | 12 | Крышка вентилятора | PP-GF15 |
| 3 | Уплотнительное кольцо "О"-профиля | NBR | 13 | Задняя крышка электродвигателя | ZL102 |
| 4 | Опора для поддержки | HT200 | 14 | Шильдик | AISI 304 |
| 5 | Сальник | 15 | Статор | ||
| 6 | Подшипник | 16 | Клеммная коробка | ZL102 | |
| 7 | Ротор | 17 | Клеммная колодка | ||
| 8 | Основание | HT200 | 18 | Держатель кабеля | |
| 9 | Подшипник | 19 | Отражатель | AISI 304 | |
| 10 | Сальник | 20 | Механическое уплотнение |
9.2кВт ~ 22кВт
| No. | Часть | Материал |
| 1 | Корпус насосной части | AISI 304 |
| 2 | Рабочее колесо | AISI 304 |
| 3 | Уплотнительное кольцо "О"-профиля | NBR |
| 4 | Отражатель | AISI 304 |
| 5 | Опора для поддержки | HT200 |
| 6 | Электродвигатель в сборе | |
| 7 | Ротор | AISI 304/45 |
| 8 | Шильдик | AISI 304 |
| 9 | Защитный кожух | AISI 304 |
| 10 | Механическое уплотнение |
Монтажные размеры
(для насосов с мощностью двигателя до 7,5 кВт включительно)
| Модель | DN1 | DN2 | a | W | L | L1 | L2 | m1 | m2 | n1 | n2 | h1 | h2 | 2-S1 | 4-S2 | B | C | X | Bmax | Hmax |
| XZS80-65-125/30 | 80 | 65 | 65 | 254 | 522 | 190 | 240 | 70 | 158 | 225 | 260 | 132 | 160 | 2-ø12 | 4-ø15 | 75 | 15 | 124 | 260 | 292 |
| XZS80-65-125/40 | 80 | 65 | 65 | 254 | 522 | 190 | 240 | 70 | 158 | 225 | 260 | 132 | 160 | 2-ø12 | 4-ø15 | 75 | 15 | 124 | 260 | 292 |
| XZS80-65-160/55 | 80 | 65 | 65 | 256 | 573 | 212 | 265 | 70 | 150 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
| XZS80-65-160/75 | 80 | 65 | 65 | 256 | 573 | 212 | 265 | 70 | 150 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
| XZS80-65-125/75 | 80 | 65 | 100 | 258 | 575 | 212 | 280 | 95 | 155 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
Монтажные размеры
(для насосов с мощностью двигателя выше 7,5 кВт)
| Модель | DN1 | DN2 | a | W1 | W2 | L | L1 | L2 | m1 | m2 | m3 | m4 | n1 | n2 | h1 | h2 | 4-S1 | 4-S2 | B1 | b | C1 | C2 | X | Bmax | Hmax |
| XZS80-50-200/92 | 80 | 50 | 100 | 314 | - | 816 | 212 | 265 | 70 | 146 | 210 | 260 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS80-50-200/110 | 80 | 50 | 100 | 314 | - | 816 | 212 | 265 | 70 | 146 | 210 | 260 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS80-65-160/92 | 80 | 65 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ15 | 65 | - | - | - | 260 | 350 | 420 |
| XZS80-65-160/110 | 80 | 65 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ15 | 65 | - | - | - | 260 | 350 | 420 |
Размеры фланцев
