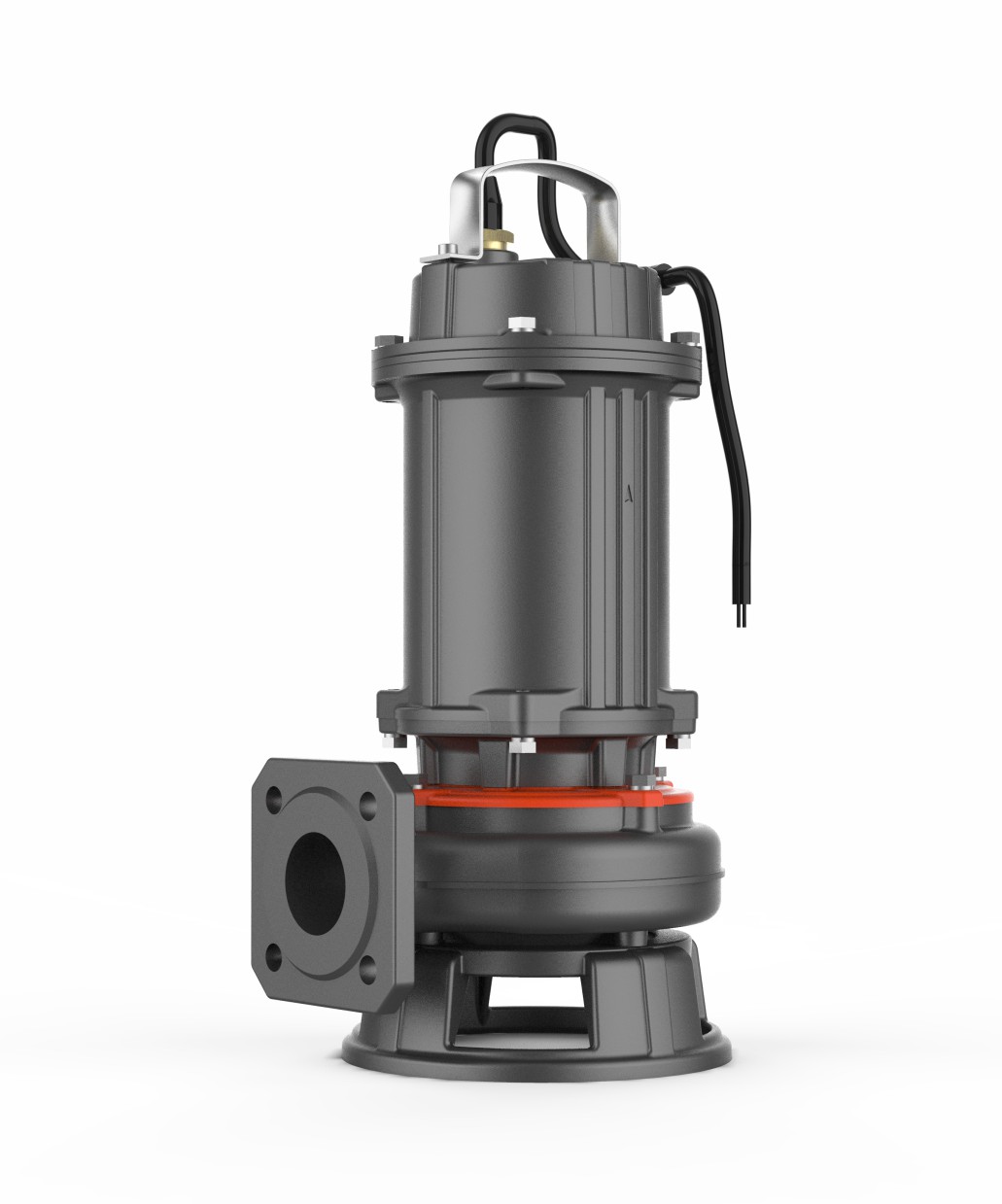

Насосы погружные для сточных вод 80WQ
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренажные системы заводов, строительных площадок и торговых предприятий
- Дренажные системы городских очистных сооружений
- Дренажные системы жилых районов
- Городские проекты
- Осушение заболоченных участков и полив попей в сельском хозяйстве
НАСОС:
- Макс, глубина погружения 10 м
- 0,25 - 4 кВт стандартный корпус насоса PN6 с соединительным шлангом 5,5-7,5кВт, стандартный корпус насоса РN6 с соединительным шлангом, опциональный корпус насоса PN10, без соединительного шланга 11 - 22 кВт, стандартный корпус насоса PN10, без соединительного шланга, опциональный корпус насоса PN6 с соединительным шлангом
- Длина кабеля 10 м (ниже 30 кВт), 8м (30 - 45кBт)
- Макс. температура жидкости +40 oС
- Значение РН жидкости 4-10
- Максимальная плотность жидкости: 1,3х103 кг/м3
- Максимальный размер частиц: 20 – 80 мм
- Поплавковый выключатель: Однофазный
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 80WQ:
- Производительность до 81 м³ /ч;
- Напор до 40 м.
ДВИГАТЕЛЬ:
- Медная обмотка
- Класс изоляции: F
- Категория защиты: IР68
- Защита двигателя: 0,25 – 4 кВт (5,5 кВт и выше для управления шкафом)
- 0,25 - 4 кBт: Звездно-треугольное соединение; 5.5 – 37 кBт: Дельта- соединение; 45 –кВт: Звездно-треугольное соединение
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Напряжение | Мощность мотора | Выходной штуцер | Направляющий фитинг | Макс. подача | Макс. напор | Обороты | Межлопаточный промежуток | |
|---|---|---|---|---|---|---|---|---|---|
| В | кВт | л.с. | м³/ч | м | об/мин | мм | |||
| 80WQ30-30-5.5 | 380 | 5.5 | 7.5 | 3 | 80-80 | 47 | 36 | 2850 | 30 |
| 80WQ30-35-7.5 | 380 | 7.5 | 10 | 3 | 80-80 | 80 | 40 | 2850 | 30 |
| 80WQ40-9-2.2 | 380 | 2.2 | 3 | 3 | 80-80 | 64 | 16 | 2850 | 30 |
| 80WQ40-13-3 | 380 | 3 | 4 | 3 | 80-80 | 75 | 20 | 2850 | 30 |
| 80WQ40-18-4 | 380 | 4 | 5.5 | 3 | 80-80 | 81 | 24 | 2850 | 30 |

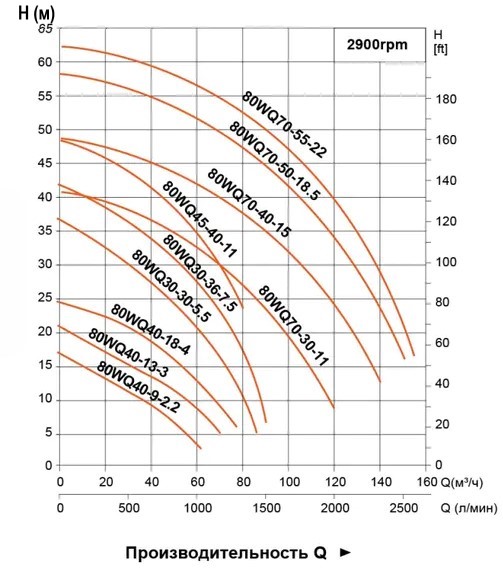

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал | No. | Части | Материал |
| 1 | Кабель | 12 | Подшипник | ||
| 2 | Ручка | AISI304 | 13 | Масляная камера | HT200 |
| 3 | Верхняя крышка | HT200 | 14 | Мех. Уплотнение | |
| 4 | Уплотнительное кольцо | NBR | 15 | Пластина | AISI304 |
| 5 | Торцевая крышка | HT200 | 16 | Уплотнительное кольцо | NBR |
| 6 | Уплотнительное кольцо | NBR | 17 | Крышка цилиндра | HT200 |
| 7 | Пружинная шайба | 65Mn | 18 | Сальник | |
| 8 | Подшипник | 19 | Рабочее колесо | HT200 | |
| 9 | Ротор | 20 | Корпус насоса | HT200 | |
| 10 | Статор | 21 | Основание | HT200 | |
| 11 | Корпус двигателя | HT200 | |||
Габаритный чертеж
| Модель | L | L1 | L2 | L3 | M | H | H1 | H2 | D | D1 | D2 |
| 80WQ40-9-2.2 | 240 | 140 | 103 | 203 | 18 | 516 | 458 | 106,5 | 80 | 150 | 19 |
| Модель | L | L1 | L2 | L3 | M | H | H1 | H2 | D | D1 | D2 |
| 80WQ40-13-3 | 289 | 170 | 123 | 242 | 18 | 553 | 507 | 121,5 | 80 | 150 | 19 |
| 80WQ40-18-4 | 289 | 170 | 123 | 242 | 18 | 553 | 507 | 121,5 | 80 | 150 | 19 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ФD | ФD1 | N-ΦD2 |
| 80WQ30-30-5.5 | 355 | 310 | 155 | 200 | 18 | 773 | 142 | 602 | 225 | 80 | 150 | 4-Φ19 |
| 80WQ30-36-7.5 | 355 | 310 | 155 | 200 | 18 | 812 | 142 | 640 | 225 | 80 | 150 | 4-Φ19 |
| 80WQ45-40-11 | 343 | 278 | 143 | 200 | 18 | 842 | 141 | 225 | 685 | 80 | 150 | 4-Φ19 |
| 80WQ70-30-11 | 377 | 314 | 167 | 220 | 22 | 861 | 157 | 246 | 714 | 80 | 150 | 4-Φ19 |
| 80WQ70-40-15 | 377 | 314 | 167 | 220 | 22 | 901 | 157 | 246 | 754 | 80 | 150 | 4-Φ19 |
| 80WQ50-15-5.5/4 | 467 | 373 | 172 | 280 | 22 | 880 | 203 | 706 | 285 | 80 | 150 | 4-Φ19 |
| 80WQ45-22-7.5/4 | 467 | 373 | 172 | 280 | 22 | 880 | 203 | 706 | 285 | 80 | 150 | 4-Φ19 |
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ΦD | ΦD1 | N-ΦD2 |
| 80WQ70-50-18.5 | 386 | 333 | 167 | 220 | 22 | 1111 | 157 | 259 | 769 | 80 | 200 | 8-Φ19 |
| 80WQ70-55-22 | 419 | 340 | 167 | 220 | 22 | 1106 | 157 | 259 | 769 | 80 | 200 | 8-Φ19 |
