Вертикальные циркуляционные насосы (In-line) LPP300
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 70 - 700 м³ /ч;
- Мощность: от 55 кВт до 200 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP250:
- Производительность до 700 м³ /ч;
- Напор до 55 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP300-55-200/4* | 200 | 1480 | 900 | 55 | 1200 | 58.2 | 5 |
| LPP300-44-160/4* | 160 | 1480 | 900 | 44 | 1200 | 49.5 | 5 |
| LPP300-35-132/4* | 132 | 1480 | 900 | 35 | 1200 | 38.1 | 5 |
| LPP300-30-110/4*∆ | 110 | 1480 | 900 | 30 | 1200 | 34 | 5 |
| LPP300-25-90/4*∆ | 90 | 1480 | 900 | 25 | 1200 | 30.4 | 5 |
| LPP300-20-75/4*∆ | 75 | 1480 | 900 | 20 | 1200 | 26 | 5 |
| LPP300-15-55/4*∆ | 55 | 1480 | 900 | 15 | 1200 | 22.3 | 5 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

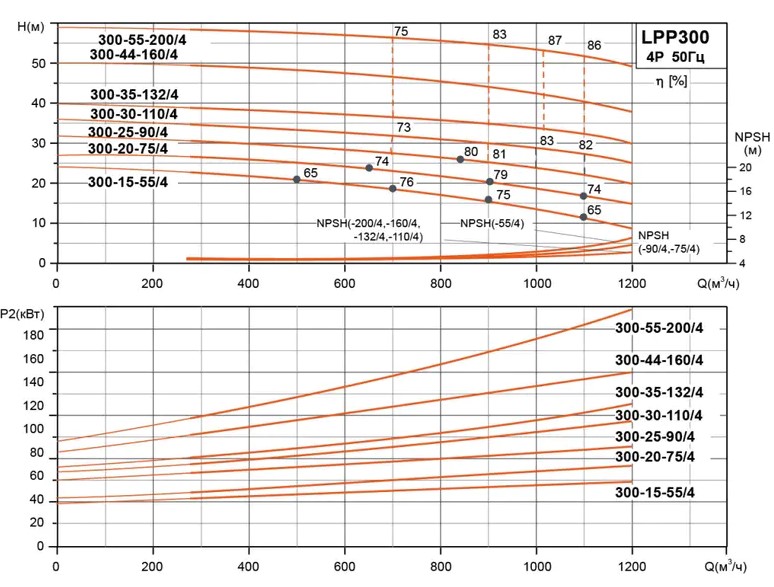

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

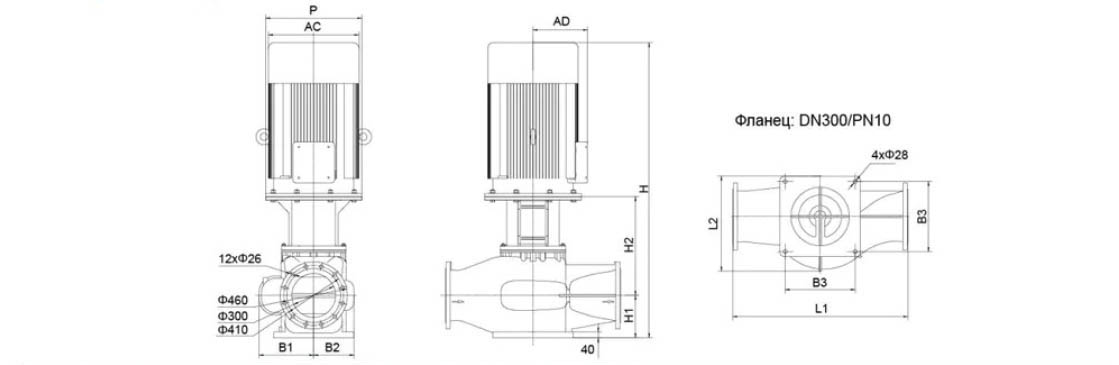

Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | B3 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP300-55-200/4 | 1200 | 710 | 2152 | 290 | 702 | 380 | 295 | 480 | Φ660 | 530 | 645 |
| LPP300-44-160/4 | 1200 | 710 | 2152 | 290 | 702 | 380 | 295 | 480 | Φ660 | 530 | 645 |
| LPP300-35-132/4 | 1200 | 710 | 2149 | 290 | 699 | 380 | 280 | 480 | Φ660 | 530 | 645 |
| LPP300-30-110/4 | 1200 | 710 | 2039 | 290 | 699 | 380 | 280 | 480 | Φ660 | 530 | 645 |
| LPP300-25-90/4 | 1200 | 655 | 1819 | 290 | 659 | 380 | 280 | 480 | Φ550 | 410 | 580 |
| LPP300-20-75/4 | 1200 | 620 | 1759 | 290 | 649 | 345 | 250 | 440 | Φ550 | 410 | 580 |
| LPP300-15-55/4 | 1200 | 620 | 1719 | 290 | 649 | 345 | 250 | 440 | Φ550 | 370 | 510 |
