Фланцевый отвод

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Описание товара:

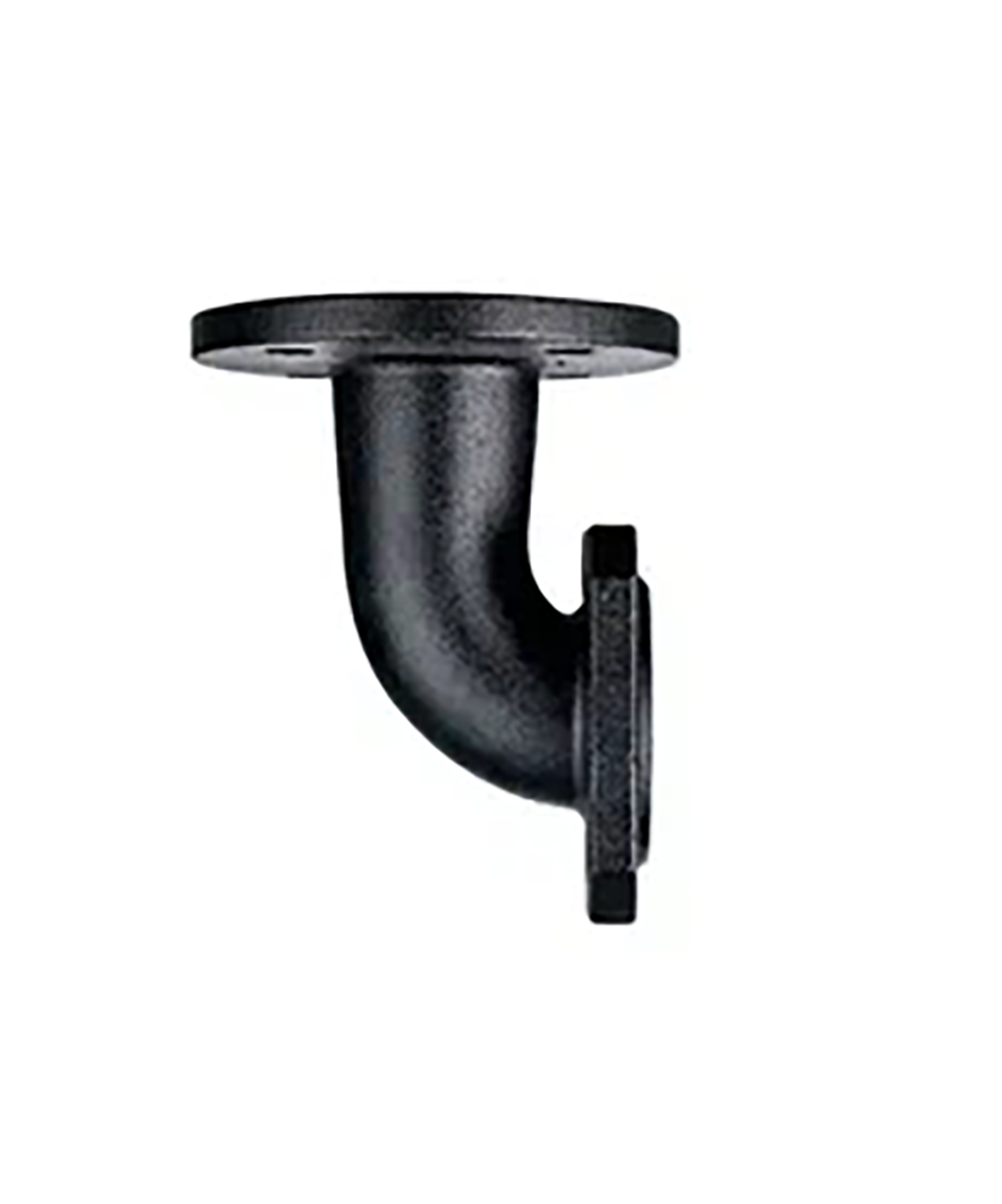

Фланцевый отвод либо «фланцевое колено» - это своего рода переходник от насоса к трубе.

Фланцевый отвод используется для герметичного соединения погружных канализационных насосов с трубопроводами, подключение происходит напрямую, с помощью фланцев. При данном виде соединения автоматическая трубная муфта не используется. Он подходит для использования в загрязненной воде, бытовых, хозяйственных стоках, сточных водах, канализации и т.д.

КОМПЛЕКТАЦИЯ:

Входит в стандартный комплект поставки погружных канализационных насосов LEO.

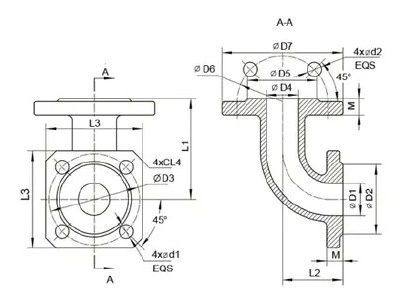

Габаритный чертеж

Модель	D1	D2	D3	D4	D5	D6	D7	L1	L2	L3	L4	M	d1	d2
32-32 Flange Elbow	32	69	90	32	69	90	120	100	60	96	10	16	14	14
40-50 Flange Elbow	40	78	100	50	88	110	140	120	60	110	15	16	14	14
50-50 Flange Elbow	50	88	110	50	88	110	140	105	105	120	15	16	14	14
65-65 Flange Elbow	65	108	130	65	108	130	160	130	130	145	20	16	14	14
80-80 Flange Elbow	80	124	150	80	124	150	190	155	155	145	15	18	18	18
