Насосы погружные для сточных вод 80SWU
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренаж сточных вод из резервуара, очистного резервуара и канализационного резервуара на водоочистной станции
- Дренаж сточных вод, содержащих волокнистые добавки, с кожевенной фабрики и фабрики по переработке пищевых продуктов
- Отведение сточных вод накопление воды, септики, фермы
- Откачка сточных вод из отелей, ресторанов, школ и общественных зданий
НАСОС:
- Открытое вихревое рабочее колесо, подходит для жидкостей, содержащих примеси и длинноволокнистые вещества
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 'С
- Значение рН жидкости 4 - 10
- Макс. глубина погружения 10 м
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 80SWU:
- Производительность до 50 м³ /ч;
- Напор до 8 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипник: шарикового типа
.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Ном. подача (м³/ч ) | Макс. подача (м³/ч ) | Ном. напор (м) | Макс. напор (м) | Размер твердых частиц (мм) | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | ||||||
| 80SWUm30-4.5-1.5L | 80SWU30-4.5-1.5L | 1.5 | 2 | 80(3") | 30 | 50 | 4.5 | 6 | 76 |
| 80SWUm30-7-2.2L | 80SWU30-7-2.2L | 2.2 | 3 | 80(3") | 30 | 45 | 7 | 8 | 76 |

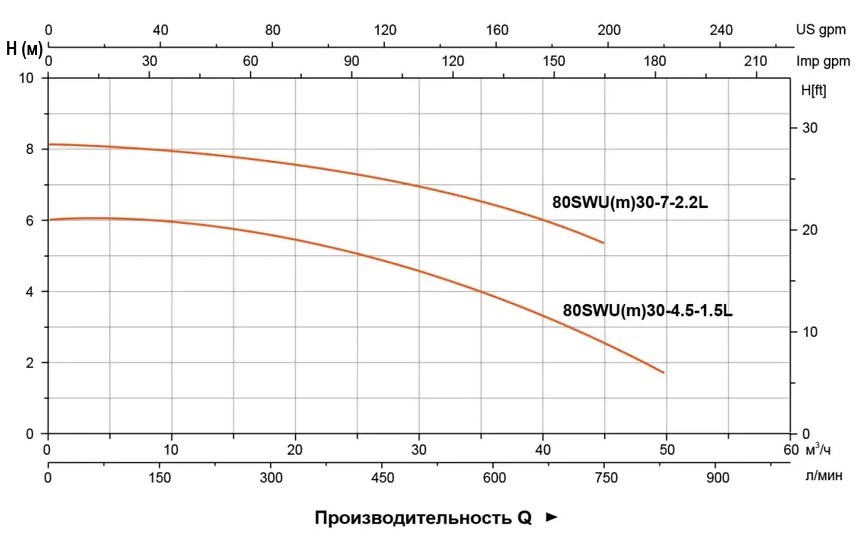

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Рабочее колесо VORTEX, применяется для перекачки жидкостей, содержащих включения и длинные волокна;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Сальник | |
| 10 | Механическое уплотнение | Верхний: Карбид кремния - Графит Нижний: Карбид кремния - Карбид кремния |
| 11 | Подшипник | |
| 12 | Ротор | |
| 13 | Статор |
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | H (мм) | H1 (мм) | D (мм) | D1 (мм) | D2 (мм) | M (мм) | |
| 1~ | 3~ | ||||||||||
| 80SWU(m)30-4.5-1.5L | 260 | 224 | 118 | 149 | 672 | 631 | 122 | 75 | 150 | 18 | 18 |
| 80SWU(m)30-7-2.2L | |||||||||||
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20'TEU) | |
| 1~ | 3~ | |||||
| 80SWU(m)30-4.5-1.5L | 46,6 | 44,4 | 924 | 284 | 363 | 294 |
| 80SWU(m)30-7-2.2L | 49,5 | 47,2 | 924 | 284 | 363 | 294 |
