Муфта WQ
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Описание товара:

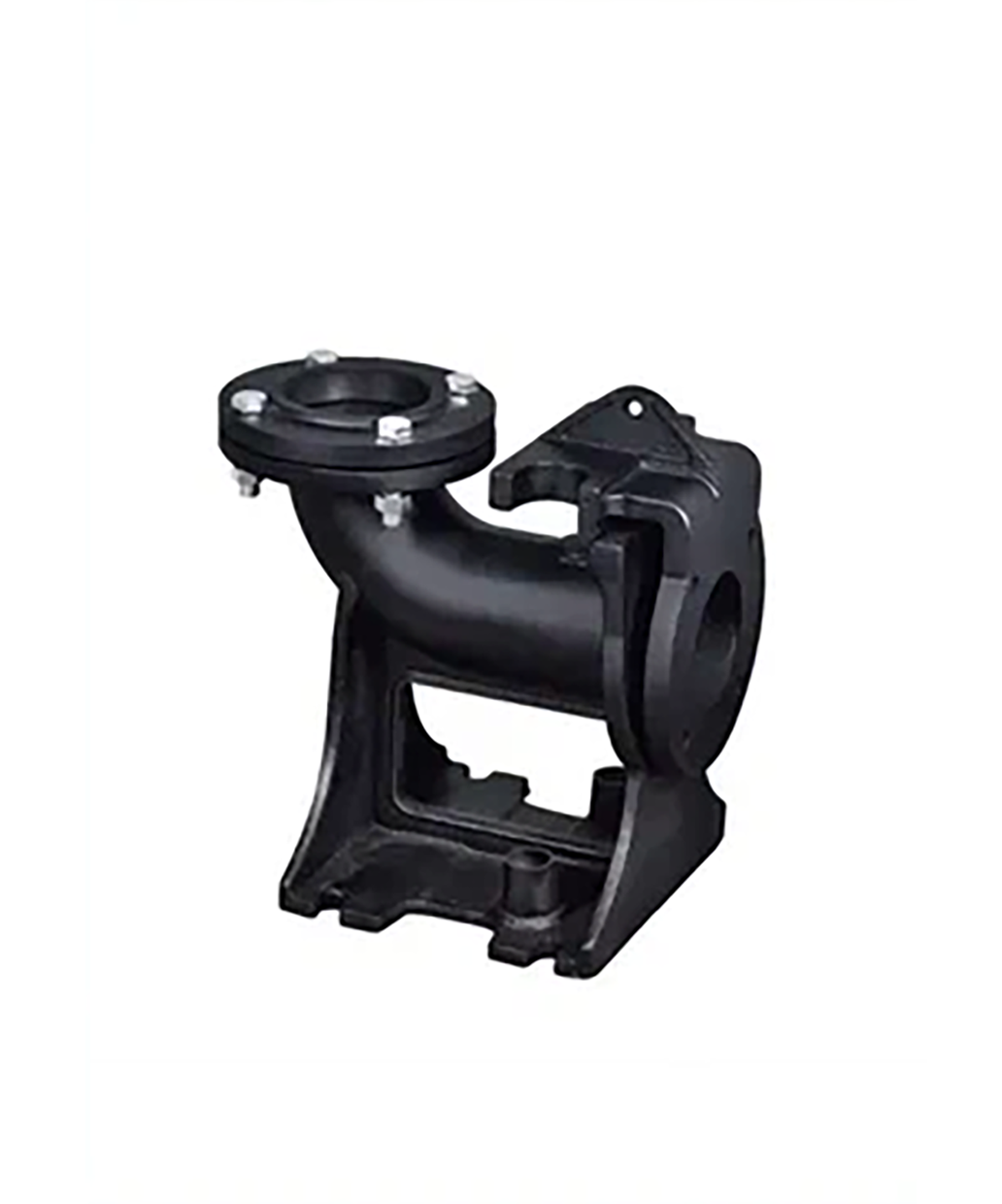

Автоматическая трубная муфта (АТМ) предназначена для соединения канализационных насосов с трубопроводами и облегчает установку погружных насосов на напорных трубах. Она подходит для работы с грязной водой и бытовыми стоками, устанавливается в канализационных системах, используется при стационарном погружном монтаже насосов.
Муфты обеспечивают быстрое, надежное, полностью герметичное соединение насоса с трубой, не требуют при установке дополнительного оборудования и инструментария. АТМ идеально совместимы с погружными канализационными насосами серии WQ, достаточно только выбрать такой же типоразмер как и у насоса.
КОМПЛЕКТАЦИЯ:
- Фланцевое колено с лапой;
- Ведомый крюк;
- Ответный фланец;
- Верхний держатель с креплением для направляющих труб;
- Комплект крепежных элементов.
Анкерные болты, направляющие штанги в комплект поставки не входят.

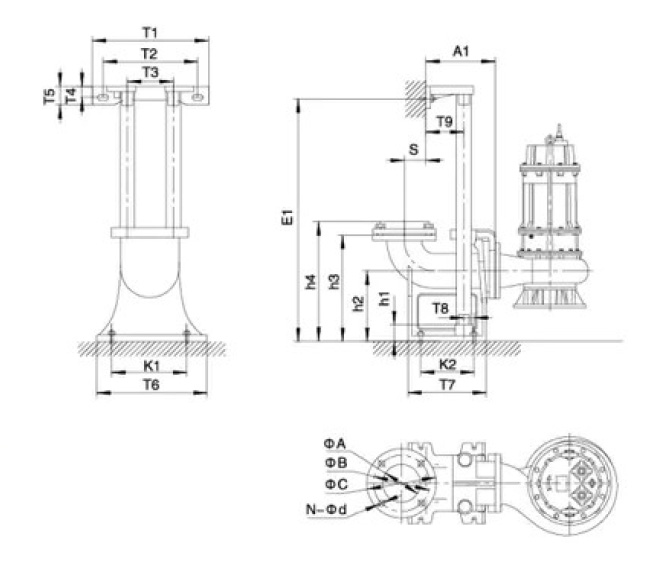

Габаритный чертеж
| Соединительный узел | Материал | 50-50 (PN6) | 65-65 (PN6) | 80-80 (PN6) | 100-100 (PN6) | 100-100(PN10) |
| Седло муфты | Чугун | DN40/DN50(PN6) | DN65(PN6) | DN80(PN6) | DN100(PN6) | DN100(PN10) |
| Соединительный блок | Чугун | DN32/DN40/DN50(PN6) | DN65-65(PN6) | DN80-80(PN6) | DN100-100(PN6) | DN100-100(PN10) |
| *Прокладка фланца | Нитриловый каучук | DN32/DN40/DN50(PN6) | DN65(PN6) | DN80(PN6) | DN100(PN6) | DN100(PN10) |
| *Болт | Углеродистая сталь | 4-M12x55 | 4-M12x55 | 4-M16x60 | 4-M16x60 | 8-M16x60 |
| *Пружинная накладка | Углеродистая сталь | 4-Φ12 | 4-Φ12 | 4-Φ16 | 4-Φ16 | 8-Φ16 |
| *Гайка | Углеродистая сталь | 4-M12 | 4-M12 | 4-M16 | 4-M16 | 8-M16 |
| *Контр-фланец | Чугун | G2(Внутренняя резьба) (Соответствие) | G2½ (Внутренняя резьба) (Соответствие) | G3 (Внутренняя резьба) (Соответствие) | DN100 | DN100 |
| *Фланцевая прокладка | Nitrile rubber | DN50(PN6)(Matching) | DN65(PN6) (Matching) | DN80(PN6)(Matching) | DN100(PN6) | DN100(PN6) |
| *Болт | Углеродистая сталь | 4-M12x55(Matching) | 4-M12x55(Matching) | 4-M16x60(Matching) | 4-M16x60 | 8-M16x60 |
| *Пружинная накладка | Углеродистая сталь | 4-Φ12(Matching) | 4-Φ12(Matching) | 4-Φ16(Matching) | 4-Φ16 | 8-Φ16 |
| *Гайка | Углеродистая сталь | 4-M12(Matching) | 4-M12(Matching) | 4-M16(Matching) | 4-M16 | 8-M16 |
| Рама верхнего направляющего стержня | Листовой металл | DN50 | DN65 | DN80 | DN100 | DN100 |
| Рекомендуемый размер зарезервированного отверстия для анкерных болтов | 80x80x270 | 80x80x270 | 80x80x270 | 100x100x350 | 100x100x350 | |
| *Направляющий стержень | *Модель | Φ32xΦ26 | Φ42xΦ36 | Φ42xΦ36 | Φ45xΦ39 | Φ45xΦ39 |
| Длина | (Глубина бассейна) -205 мм | (Глубина бассейна) -225 мм | (Глубина бассейна) -245 мм | (Глубина бассейна) -305 мм | (Глубина бассейна) -305 мм | |
| *Набор аксессуаров (Подробности смотрите ниже) | TOPJ-03 | TOPJ-03 | TOPJ-03 | TOPJ-051 | TOPJ-05 | |
| Соединительный узел | Материал | 150-150 (PN6) | 150-150 (PN10) | 200-200 (PN10) | 250-250 (PN10) | 300-300 (PN10) | 400-400 (PN10) |
| Седло муфты | Чугун | DN150(PN6) | DN150(PN10) | DN200(PN10) | DN250(PN10) | DN300(PN10) | DN400(PN10) |
| Соединительный блок | Чугун | DN150-150(PN10) | 150-150(PN10) | 200-200(PN10) | 250-250(PN10) | 300-300(PN10) | 400-400(PN10) |
| *Прокладка фланца | Нитриловый каучук | DN150(PN6) | DN150(PN10) | DN200(PN10) | DN250(PN10) | DN300(PN10) | DN400(PN10) |
| *Болт | Углеродистая сталь | 8-M16x60 | 8-M20x65 | 8-M20x80 | 12-M20x80 | 12-M20x100 | 16-M24x100 |
| *Пружинная накладка | Углеродистая сталь | 8-Φ16 | 8-Φ20 | 8-Φ20 | 12-Φ20 | 12-Φ20 | 16-Φ24 |
| *Гайка | Углеродистая сталь | 8-M16 | 8-M20 | 8-M20 | 12-M20 | 12-M20 | 16-M24 |
| *Контр-фланец | Чугун | DN150 | DN150 | DN200 | DN250 | DN300 | DN400 |
| *Фланцевая прокладка | Nitrile rubber | DN150(PN6) | DN150(PN10) | DN200(PN10) | DN250(PN10) | DN300(PN10) | DN400(PN10) |
| *Болт | Углеродистая сталь | 8-M16x60 | 8-M20x65 | 8-M20x80 | 12-M20x80 | 2-M20x100 | 16-M24x100 |
| *Пружинная накладка | Углеродистая сталь | 8-Φ16 | 8-Φ20 | 8-Φ20 | 12-Φ20 | 12-Φ20 | 16-Φ24 |
| *Гайка | Углеродистая сталь | 8-M16 | 8-M20 | 8-M20 | 12-M20 | 12-M20 | 16-M24 |
| Рама верхнего направляющего стержня | Листовой металл | DN150 | DN150 | DN200 | DN250 | DN300 | DN400 |
| Рекомендуемый размер зарезервированного отверстия для анкерных болтов | 100x100x350 | 100x100x350 | 100x100x350 | 100x100x350 | 100x100x350 | 100x100x350 | |
| *Направляющий стержень | *Модель | Φ45x39 | Φ45x39 | Φ48x42 | Φ48x42 | Φ60x53 | Φ60x53 |
| Длина | (Глубина бассейна) -380 мм | (Глубина бассейна) -380 мм | (Глубина бассейна) -460 мм | (Глубина бассейна) -480 мм | (Глубина бассейна) -590 мм | (Глубина бассейна) -790 мм | |
| *Набор аксессуаров (Подробности смотрите ниже) | ≤22KBT:TOPJ-05 30-45КВт: TOPJ-06 | ≤22КВт: ТОРJ-05 30-45KBT:TOPJ-06 | ≤22KBT:TOPJ-08 30-45КВт:ТОPJ-09 55-75КВт:ТОРJ-10 | ≤22KBT:TOPJ-08 30-45КВт:ТОPJ-09 55-75КВт:ТОРJ-10 | 30-45КВт:ТОРJ-09 55-75KBT:TOPJ-10 | 30-45КВт:ТОРJ-09 55-75КВт:ТОРJ-10 | |
| Набор аксессуаров | Включает в себя аксессуары | ||
| Анкерный болт | Расширительный болт | Спецификация цепи | |
| TOPJ-03 | 4-M16x220 | 2-M12x120 | Ф5 |
| TOPJ-05 | 4-M20x300 | 2-M12x120 | Ф6 |
| TOPJ-06 | 4-M20x300 | 2-M12x120 | Ф8 |
| TOPJ-08 | 4-M24x300 | 3-M14x120 | Ф6 |
| TOPJ-09 | 4-M24x300 | 3-M14x120 | Ф8 |
| TOPJ-10 | 4-M24x300 | 3-M14x120 | Φ10 |
| Модель | ΦΑ | ΦВ | ФС | N-Φd | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | K1 | K2 | S | h1 | h2 | h3 | h4 | A1 | Вес нетто (кг) | Длина направляющей (мм) |
| 200-200(PN10) | Φ200 | 295 | 340 | 8-Φ22 | 400 | 280 | 260 | 24 | 48 | 400 | 445 | 100 | 95 | 300 | 355 | 230 | 440 | 325 | 555 | - | 285 | 125 | E1-460 |
| 250-250(PN10) | Φ250 | 350 | 395 | 12-Φ22 | 400 | 280 | 260 | 24 | 48 | 460 | 555 | 110 | 95 | 360 | 430 | 295 | 460 | 315 | 630 | - | 310 | 195 | E1-480 |
| 300-300(PN10) | Φ300 | 400 | 445 | 12-Φ22 | 520 | 375 | 340 | 32 | 65 | 550 | 600 | 140 | 115 | 414 | 460 | 270 | 570 | 415 | 730 | - | 380 | 305 | E1-590 |
