Насосы погружные для сточных вод 250WQ
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренажные системы заводов, строительных площадок и торговых предприятий
- Дренажные системы городских очистных сооружений
- Дренажные системы жилых районов
- Городские проекты
- Осушение заболоченных участков и полив попей в сельском хозяйстве
НАСОС:
- Макс, глубина погружения 10 м
- 0,25 - 4 кВт стандартный корпус насоса PN6 с соединительным шлангом 5,5-7,5кВт, стандартный корпус насоса РN6 с соединительным шлангом, опциональный корпус насоса PN10, без соединительного шланга 11 - 22 кВт, стандартный корпус насоса PN10, без соединительного шланга, опциональный корпус насоса PN6 с соединительным шлангом
- Длина кабеля 10 м (ниже 30 кВт), 8м (30 - 45кBт)
- Макс. температура жидкости +40 oС
- Значение РН жидкости 4-10
- Максимальная плотность жидкости: 1,3х103 кг/м3
- Максимальный размер частиц: 20 – 80 мм
Поплавковый выключатель: Однофазный
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 250WQ:
- Производительность до 950 м³ /ч;
- Напор до 34 м.
ДВИГАТЕЛЬ:
- Медная обмотка
- Класс изоляции: F
- Категория защиты: IР68
- Защита двигателя: 0,25 – 4 кВт (5,5 кВт и выше для управления шкафом)
- 0,25 - 4 кBт: Звездно-треугольное соединение; 5.5 – 37 кBт: Дельта- соединение; 45 –кВт: Звездно-треугольное соединение
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Напряжение | Мощность мотора | Выходной штуцер | Направляющий фитинг | Макс. подача | Макс. напор | Обороты | Межлопаточный промежуток | |
|---|---|---|---|---|---|---|---|---|---|
| В | кВт | л.с. | м³/ч | м | об/мин | мм | |||
| 250WQ500-11-22(4P) | 380 | 22 | 30 | 10 | 250-250 | 800 | 22 | 1450 | 85 |
| 250WQ500-14-30(4P) | 380 | 30 | 40 | 10 | 250-250 | 860 | 27 | 1450 | 85 |
| 250WQ500-18-37(4P) | 380 | 37 | 50 | 10 | 250-250 | 930 | 30 | 1450 | 85 |
| 250WQ500-21-45(4P) | 380 | 45 | 60 | 10 | 250-250 | 950 | 34 | 1450 | 85 |

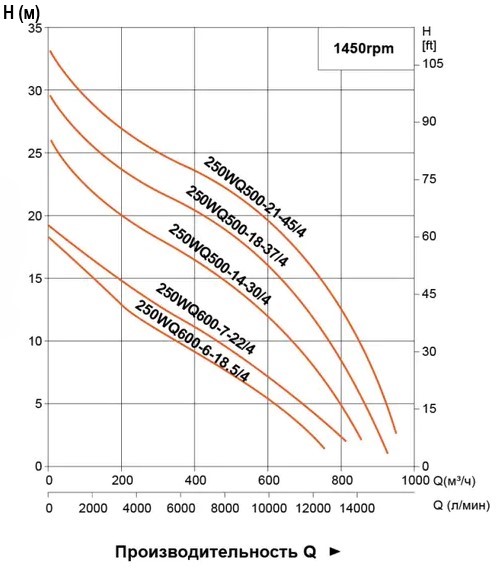

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал | No. | Части | Материал |
| 1 | Кабель | 12 | Подшипник | ||
| 2 | Ручка | AISI304 | 13 | Масляная камера | HT200 |
| 3 | Верхняя крышка | HT200 | 14 | Мех. Уплотнение | |
| 4 | Уплотнительное кольцо | NBR | 15 | Пластина | AISI304 |
| 5 | Торцевая крышка | HT200 | 16 | Уплотнительное кольцо | NBR |
| 6 | Уплотнительное кольцо | NBR | 17 | Крышка цилиндра | HT200 |
| 7 | Пружинная шайба | 65Mn | 18 | Сальник | |
| 8 | Подшипник | 19 | Рабочее колесо | HT200 | |
| 9 | Ротор | 20 | Корпус насоса | HT200 | |
| 10 | Статор | 21 | Основание | HT200 | |
| 11 | Корпус двигателя | HT200 | |||
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | M | H | H1 | W1 | W2 | ΦD | ΦD1 | N-ΦD2 |
| 250WQ600-6-18.5/4 | 666 | 570 | 259 | 400 | 32 | 1332 | 315 | 974 | 492 | 250 | 350 | 12-Φ23 |
| 250WQ600-7-22/4 | 666 | 570 | 259 | 400 | 32 | 1332 | 315 | 974 | 492 | 250 | 350 | 12-Φ23 |
| 250WQ500-14-30/4 | 710 | 602 | 270 | 410 | 32 | 1265 | 275 | 920 | 400 | 250 | 350 | 12-Φ22 |
| 250WQ500-18-37/4 | 710 | 602 | 270 | 410 | 32 | 1315 | 275 | 910 | 400 | 250 | 350 | 12-Φ22 |
| 250WQ500-21-45/4 | 710 | 602 | 270 | 410 | 32 | 1315 | 275 | 950 | 400 | 250 | 350 | 12-Φ22 |
