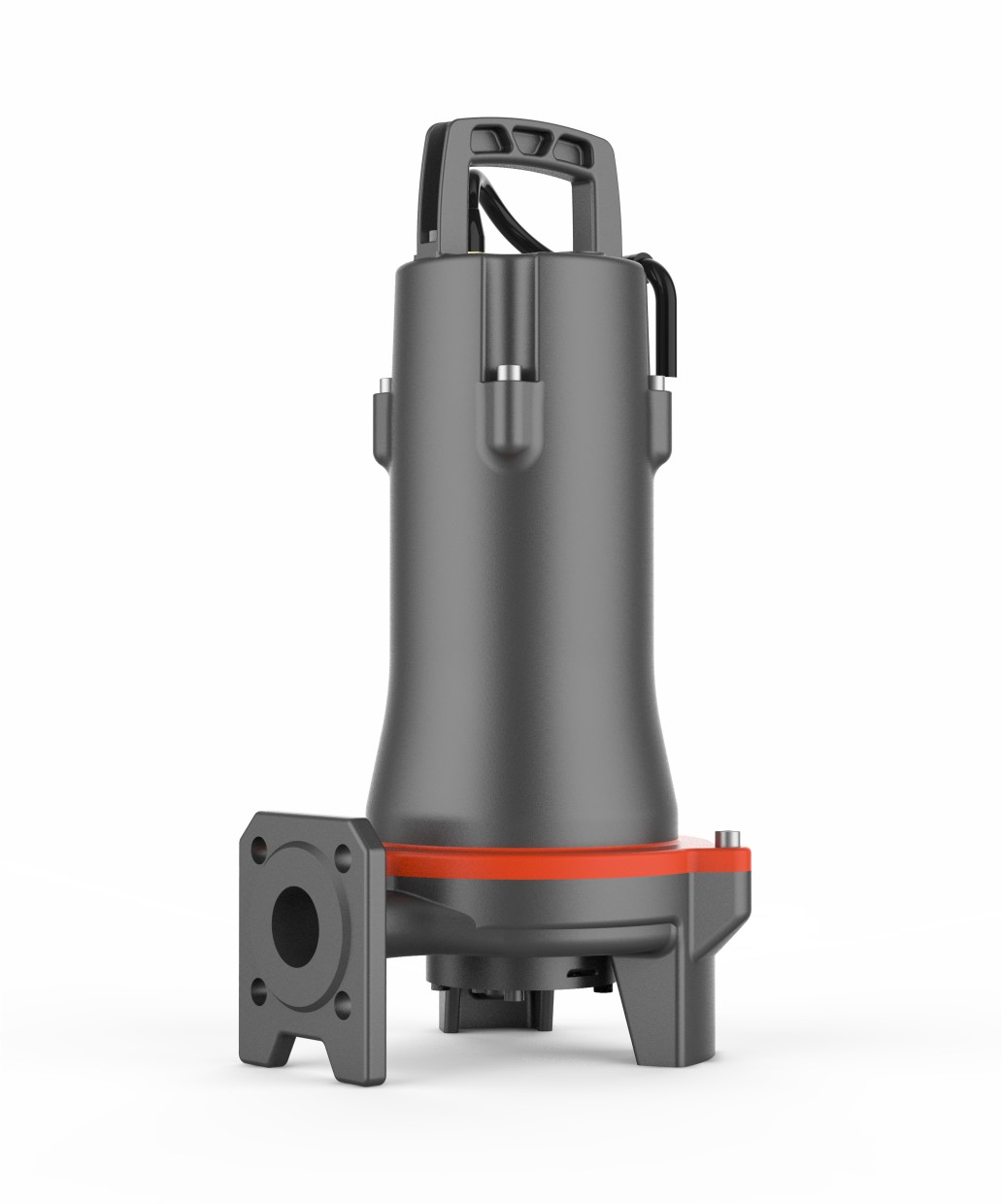

Насосы погружные для сточных вод 32SWP
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Используется в системах канализации где необходимо высокое давление
- Откачивание сточных вод из частных жилых домов, многоквартирных домов рекреационных комплексов, моделей
- Перекачивание сточных вод коммерческих зданий, промышленных предприятий. Отбор проб сточных вод, небольших больниц
- Школы, федеральные, государственные и местные парки, дренаж сточных вод
- Для перекачивания различных сточных вод и канализации
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Полуоткрытое вихревое рабочее колесо и надежная система измельчения
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля: 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 оС
- Значение рН жидкости: 4-10
- Макс. глубина погружения 10 м
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 32SWP:
- Производительность до 12 м³ /ч;
- Напор до 30.2 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипники с консистентной смазкой на весь срок эксплуатации.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Ном. подача (м³/ч) | Макс. подача (м³/ч) | Ном. напор (м) | Макс. напор (м) | ||
|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | |||||
| 32SWPm3.6-17-1.1L/QG | 32SWP3.6-17-1.1L/QG | 1.1 | 1.5 | 32(1 1/4") | 3.6 | 8 | 17 | 18 |
| 32SWPm3.6-23-1.5L/QG | 32SWP3.6-23-1.5L/QG | 1.5 | 2 | 32(1 1/4") | 3.6 | 10 | 23 | 23.2 |
| 32SWPm3.6-30-2.2L/QG | 32SWP3.6-30-2.2L/QG | 2.2 | 3 | 32(1 1/4") | 3.6 | 12 | 30 | 30.2 |

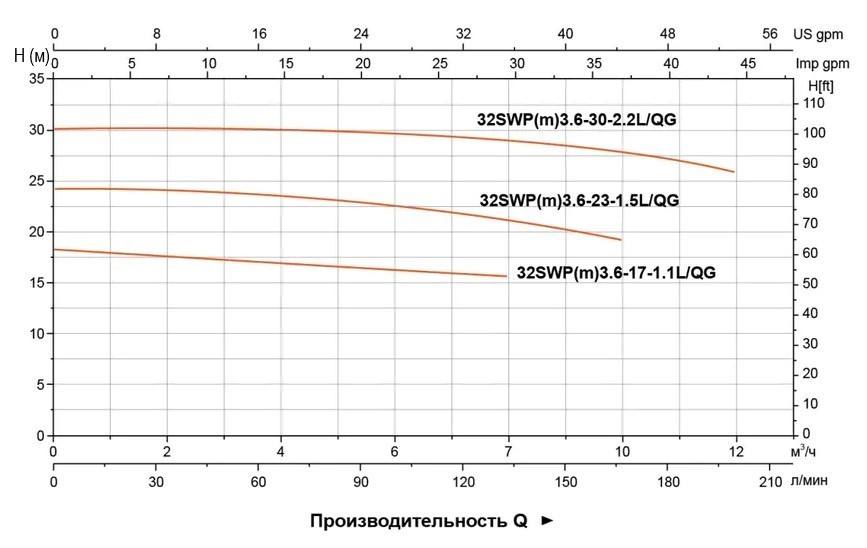

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Полуоткрытое рабочее колесо VORTEX;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Режущее кольцо | 108Cr17 |
| 10 | Радиальный резак | 108Cr17 |
| 11 | Сальник | |
| 12 | Мех.Уплотнение | Верхний Карбид кремния - Графит Нижний Карбид кремния - Карбид кремния |
| 13 | Подшипник | |
| 14 | Ротор | |
| 15 | Статор |
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | H (мм) 1~ | H (мм) 3~ | H1 (мм) | D (мм) | D1 (мм) | D2 (мм) | M (мм) |
| 32SWP(m)3.6-17-1.1L/QG | 230 | 191 | 96 | 140 | 473 | 473 | 73 | 32 | 90 | 14 | 16 |
| 32SWP(m)3.6-23-1.5L/QG | 564 | 523 | |||||||||
| 32SWP(m)3.6-30-2.2L/QG | 564 | 523 |
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||
| 32SWP(m)3.6-17-1.1L/QG | 34 | 34,8 | 745 | 285 | 355 | 354 |
| 32SWP(m)3.6-23-1.5L/QG | 39,9 | 37,4 | 924 | 284 | 363 | 294 |
| 32SWP(m)3.6-30-2.2L/QG | 41,9 | 40,3 | 924 | 284 | 363 | 294 |
