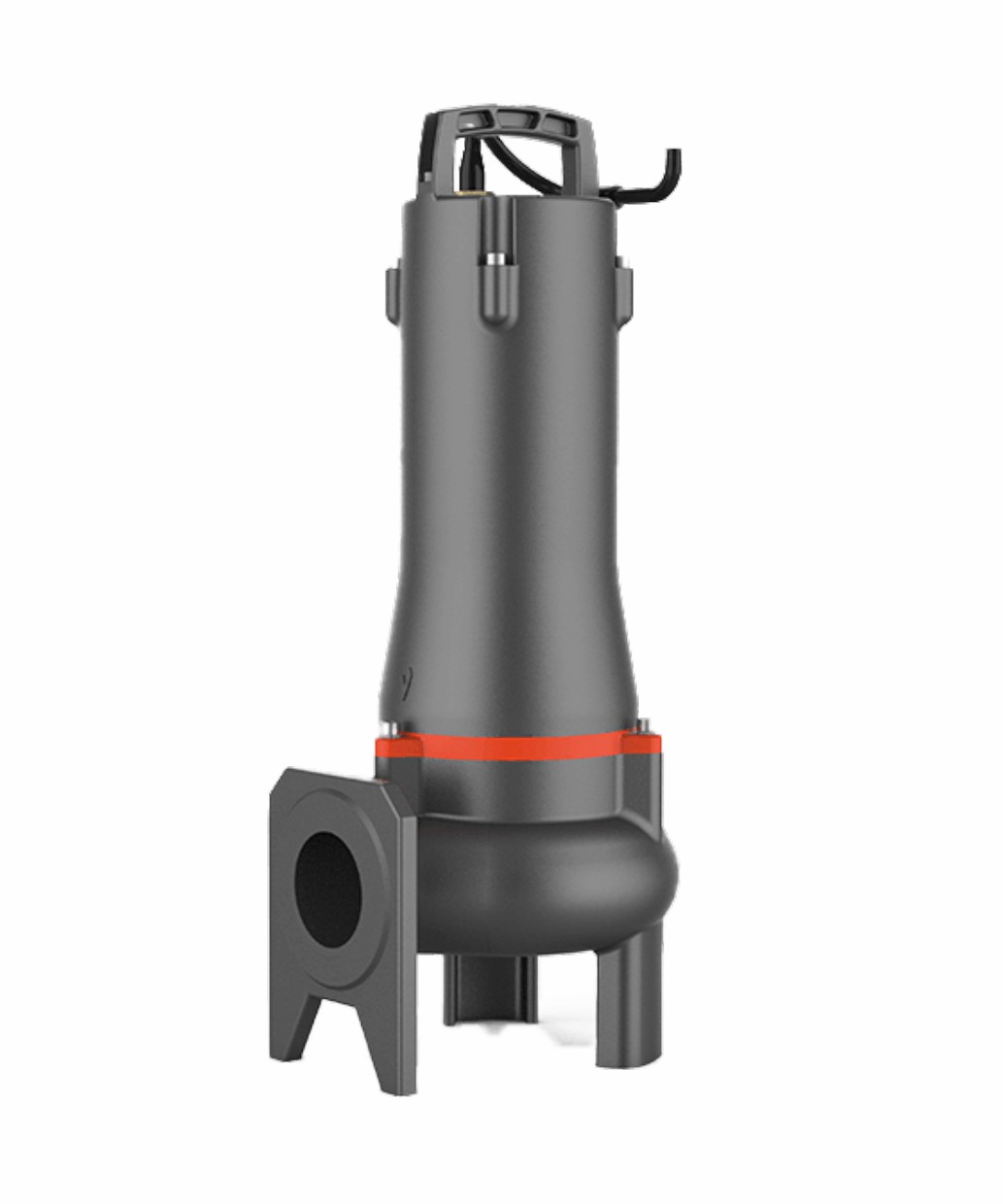

Насосы погружные для сточных вод 50SWU
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Дренаж сточных вод из резервуара, очистного резервуара и канализационного резервуара на водоочистной станции
- Дренаж сточных вод, содержащих волокнистые добавки, с кожевенной фабрики и фабрики по переработке пищевых продуктов
- Отведение сточных вод накопление воды, септики, фермы
- Откачка сточных вод из отелей, ресторанов, школ и общественных зданий
НАСОС:
- Открытое вихревое рабочее колесо, подходит для жидкостей, содержащих примеси и длинноволокнистые вещества
- Гибкая установка со шлангами, трубами или быстроразъемными муфтами
- Поплавковый выключатель в качестве стандартного аксессуара для однофазных насосов (<1.1 кВт)
- Длина кабеля 10 м
- Двустороннее механическое уплотнение
- Сварной вал из нержавеющей стали
- Температура жидкости: 0 - 40 'С
- Значение рН жидкости 4-10
Макс. глубина погружения 10 м
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 50SWU:
- Производительность до 27 м³ /ч;
- Напор до 13 м.
ДВИГАТЕЛЬ:
- Частота/ количество полюсов: 50 Гц/2;
- Класс изоляции F;
- Класс защиты: IPX8;
- Подшипник: шарикового типа.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Рабочий объем мм (дюйм) | Ном. подача (м³/ч) | Макс. подача (м³/ч) | Ном. напор (м) | Макс. напор (м) | Размер твердых частиц (мм) | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | ||||||
| 50SWUm9-6-0.55L | 50SWU9-6-0.55L | 0.55 | 0.75 | 50(2") | 9 | 19 | 6 | 9.5 | 35 |
| 50SWUm13.2-4-0.55L | 50SWU13.2-4-0.55L | 0.55 | 0.75 | 50(2") | 13 | 22 | 4 | 6 | 50 |
| 50SWUm12-8-0.75L | 50SWU12-8-0.75L | 0.75 | 1 | 50(2") | 12 | 22.5 | 8 | 13 | 35 |
| 50SWUm15-6.5-0.75L | 50SWU15-6.5-0.75L | 0.75 | 1 | 50(2") | 15 | 27 | 6.5 | 9 | 50 |

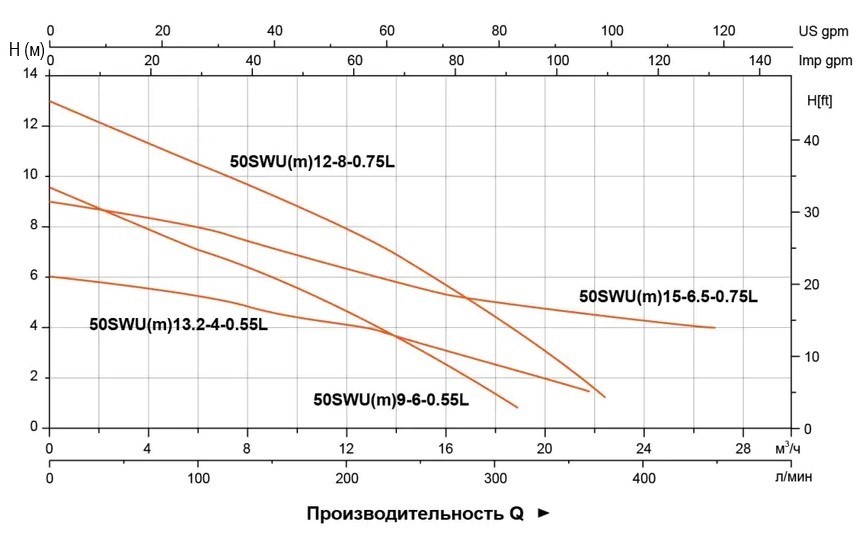

Кривая гидравлической характеристики
Конструктивные особенности насоса
- Рабочее колесо VORTEX, применяется для перекачки жидкостей, содержащих включения и длинные волокна;
- Широкие возможности монтажа: шланг, трубопровод, быстроразъемное соединение с направляющими штангами;
- Стандартная комплектация поплавком для однофазных насосов (≤ 1.1 кВт);
- Двойное механическое уплотнение;
- Вал из нержавеющей стали.
Используемые материалы
| No. | Части | Материал |
| 1 | Ручка | ZG45 |
| 2 | Верхняя крышка | HT200 |
| 3 | Верхнее сиденье подшипника | HT200 |
| 4 | Двигатель тело | HT200 |
| 5 | Масляная камера | HT200 |
| 6 | Крышка насоса | HT200 |
| 7 | Корпус насоса | HT200 |
| 8 | Рабочее колесо | HT200 |
| 9 | Сальник | |
| 10 | Механическое уплотнение | Верхний: Карбид кремния - Графит Нижний: Карбид кремния - Карбид кремния |
| 11 | Подшипник | |
| 12 | Ротор | |
| 13 | Статор |
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | H (мм) | H1 (мм) | D (мм) | D1 (мм) | D2 (мм) | M (мм) |
| 50SWU(m)9-6-0.55L | 195 | 160 | 80 | 121 | 483 | 64 | 35 | 110 | 14 | 14 |
| 50SWU(m)13.2-4-0.55L | 201 | 166 | 86 | 508 | 79 | 50 | ||||
| 50SWU(m)12-8-0.75L | 195 | 160 | 80 | 483 | 64 | 35 | ||||
| 50SWU(m)15-6.5-0.75L | 201 | 166 | 86 | 508 | 79 | 50 |
Упаковочные данные
| Модель | Вес брутто (кг) | Длина (мм) | Ширина (мм) | Высота (мм) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||
| 50SWU(m)9-6-0.55L | 24,6 | 23,9 | 740 | 250 | 275 | 544 |
| 50SWU(m)13.2-4-0.55L | 25,1 | 24,3 | 740 | 250 | 275 | 544 |
| 50SWU(m)12-8-0.75L | 25,9 | 25,2 | 740 | 250 | 275 | 544 |
| 50SWU(m)15-6.5-0.75L | 21,7 | 25,6 | 740 | 250 | 275 | 544 |
