Вертикальные циркуляционные насосы (In-line) LPP125
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 125 - 170 м³ /ч;
- Мощность: от 11 кВт до 30 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP125:
- Производительность до 170 м³ /ч;
- Напор до 50 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP125-19-11/4* | 11 | 1480 | 125 | 19 | 209 | 22 | 2 |
| LPP125-24-15/4* | 15 | 1480 | 140 | 24 | 230 | 27 | 2 |
| LPP125-28-18.5/4* | 18.5 | 1480 | 155 | 28 | 249 | 30 | 2 |
| LPP125-31-22/4* | 22 | 1480 | 170 | 31 | 260 | 34 | 2 |
| LPP125-35-30/4*∆ | 30 | 1480 | 200 | 35 | 279 | 40 | 2.5 |
| LPP125-37.5-22/2* | 22 | 2950 | 135 | 37.5 | 180 | 45 | 5.5 |
| LPP125-44-30/2* | 30 | 2950 | 150 | 44 | 190 | 52 | 5.5 |
| LPP125-50-30/2*∆ | 30 | 2950 | 160 | 50 | 190 | 58 | 5.5 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

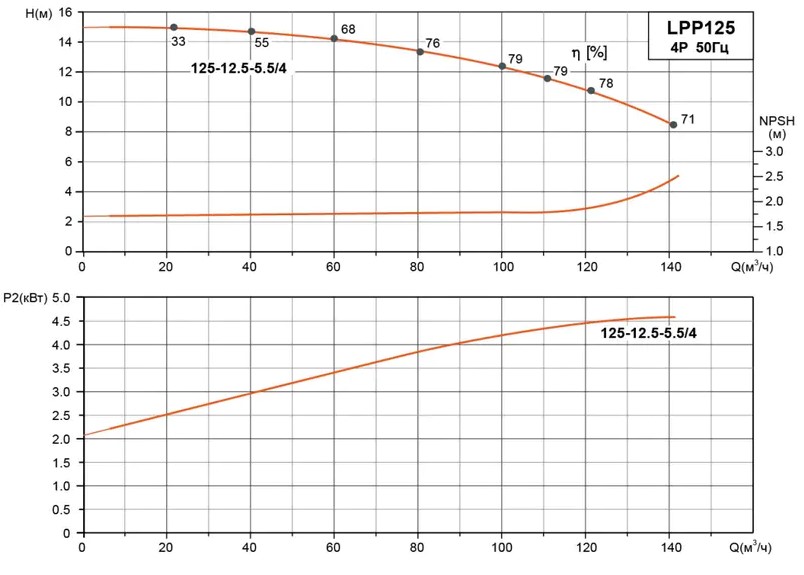

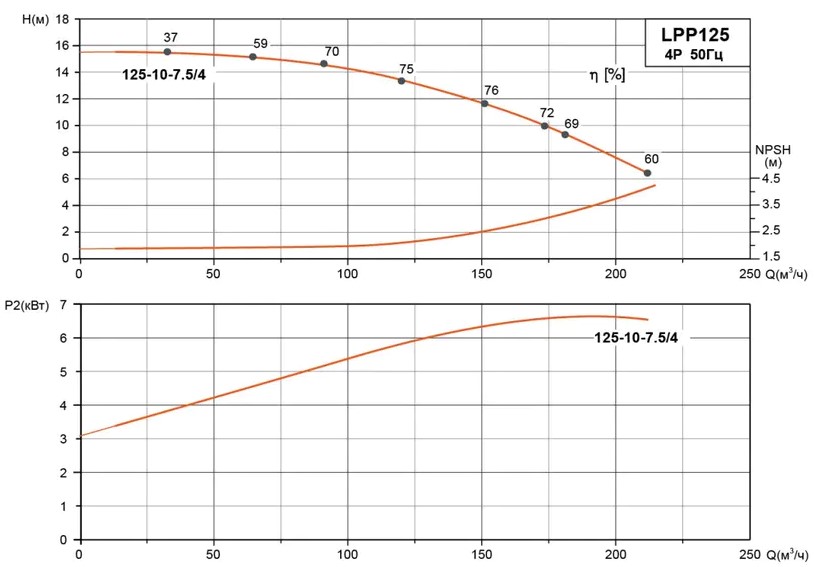

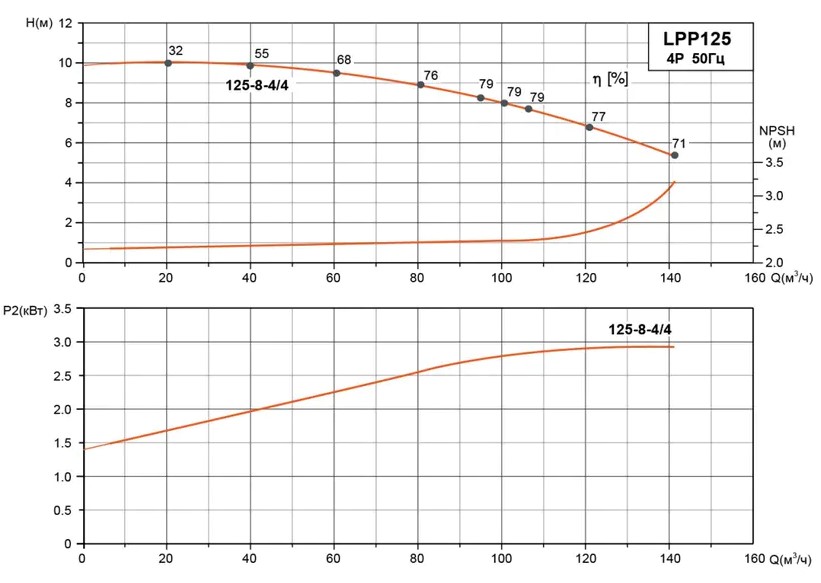

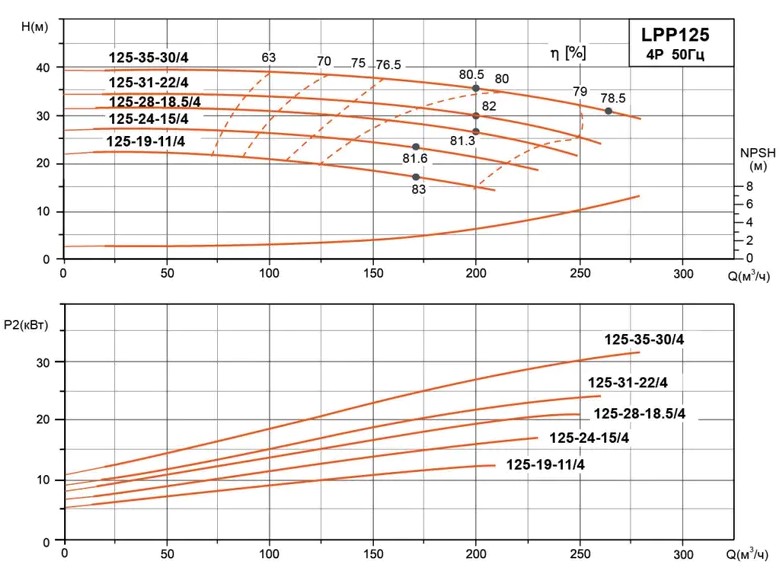

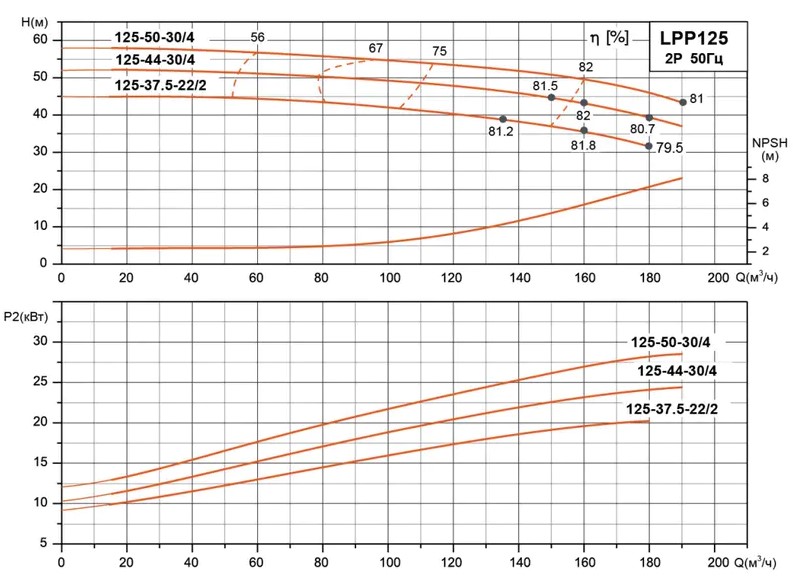

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

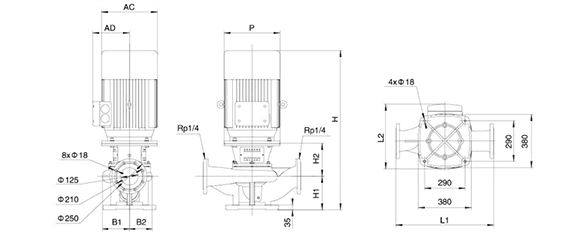

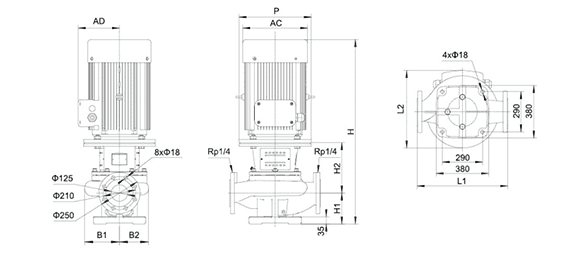

Габаритный чертеж
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP125-35-30/4 | 800 | 533 | 1190 | 250 | 280 | 265 | 228 | 400 | 305 | 420 |
| LPP125-31-22/4 | 800 | 508 | 1160 | 250 | 275 | 265 | 228 | 350 | 280 | 380 |
| LPP125-28-18.5/4 | 800 | 508 | 1115 | 250 | 275 | 265 | 228 | 350 | 280 | 380 |
| LPP125-24-15/4 | 800 | 493 | 1085 | 250 | 275 | 265 | 228 | 350 | 250 | 330 |
| LPP125-19-11/4 | 800 | 493 | 1035 | 250 | 275 | 265 | 228 | 350 | 250 | 330 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP125-50-30/2 | 700 | 515 | 1155 | 240 | 235 | 193 | 161 | 400 | 305 | 420 |
| LPP125-44-30/2 | 700 | 515 | 1155 | 240 | 235 | 193 | 161 | 400 | 305 | 420 |
| LPP125-37.5-22/2 | 700 | 470 | 1068 | 240 | 228 | 193 | 161 | 350 | 280 | 380 |
